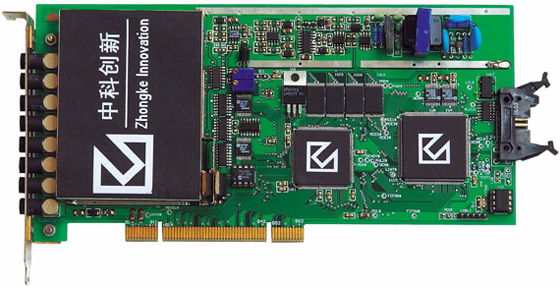

PCI总线超声波发射/接收卡
PCI总线超声波发射/接收卡
采用标准PCI总线工作，可安装在台式计算机或工控计算机插槽中使用。能与计算机方便地组合成一套四通道探伤系统。特别适合自动探伤场合、超声成像场合。本卡提供完整的WINDOWS驱动程序，开发软件可使用VB、VC、C++等编程语言。
四通道超声波发射/接收卡是采用计算机标准PCI总线制作的一款工业超声检测装置，可适配在商用台式计算机或便携式工控计算机环境中，板卡装有四个完全独立的工作通道，亦可根据需要多卡级连，构成更多通道超探系统。超声波卡与现代计算机结合，可用于工业无损检测的各种不同领域，尤其在多通道自动探伤、多通道超声成像方面具有卓越的优势，事实上此种模式代表着超声检测设备的最新发展动向，也是欧美国家争相研发的技术对象，它将是超声波向探伤自动化与图像化发展的重要设备基础。
我公司研发的超声波发射/接收卡具有板卡小，集成度高，通道选择灵活等特点，卡上已配有二自由度位移传染感控制装置，并配有WINDOWS2000完整的驱动程序，以COM组件的形式支持软件开发人员完成对硬件设备的各种控制，如灵敏度调节、采样频率、采样深度选择等。开发软件可使用如VB、VC、C++、CBUILDER等语言。
可提供于有关院校和科研单位在此基础上构造自己的检测系统，或超声成像系统，也可由我公司直接面向最终用户提供完整的检测装置。
PCI 总线超声波接收/发射卡 技术参数
脉冲强度: 550V
脉冲宽度: 150ns ～ 2500ns连续可调
工作方式: 单晶探伤、双晶探伤
扫描范围: 零界面入射 ～ 15000mm钢纵波（重复频率为20Hz）
重复频率: 20Hz、50Hz、100Hz、250Hz、500Hz（每通道）
采样频率/位数: 100MHz/8bits
采样深度: 512点/通道
检波方式: 全检波、正、负检波、射频波显示
工作频率: 0.5MHz ～ 15MHz（带宽可选： 0.5-4MHz、2-8MHz、10MHz、2-15MHz）
各频段等效输入噪声: （根据国家标准）
衰减器精度: ＜±1dB/12dB
增益调节: 110dB（0.1dB、2dB、6dB步进，自动调节）
声速范围: （100 ～ 20000）m/s
动态范围: ≥ 30dB
垂直线性误差: ≤ 4%
水平线性误差: ≤ 0.1%
分辨力: ＞30dB（2.55P20）
灵敏度余量: ＞60dB（深200mmΦ2平底孔）
数字抑制: （0 ～ 80）%，不影响线性与增益
电源、电压: 交流（AC）220V±10%
环境温度: （-10 ～ 40）℃（参考值）
相对湿度: （20 ～ 95）% RH
外型尺寸: 200 x 106.6 x 2（mm）
