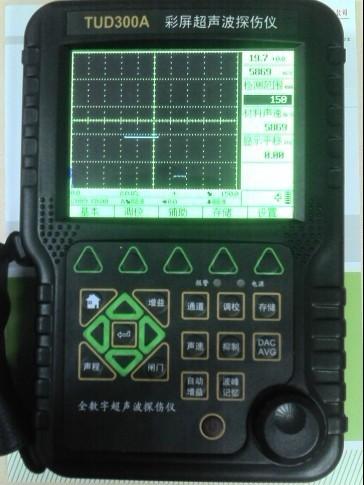

TUD300A数字超声波探伤仪
TUD300A数字超声波探伤仪
功能简介:
TUD300A数字超声波探伤仪全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，它能够快速便捷进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。广泛应用在机械制造、锅炉压力容器制造、钢结构、船舶制造领域，TUD300A全数字超声波探伤仪广泛应用于航空航天、铁路交通、锅炉压力容器等领域。
功能特点：
实时显示缺陷周向位置，裂纹测高
全中文显示，主从式菜单，并设计有快捷按键和飞梭旋钮
超大彩屏——彩色高速宽温工业级TFT_LCD液晶显示，多种颜色选择，适用于不
同的光线条件，背光连续可调。
高采样率——10位高速实时采样，较8位采样测值更好
曲面校正——便于对非规则材料和小管径管件进行检测
方便通用——可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。
B-扫描——可显示工件缺陷形状，完备的焊缝和工件剖面显示，使探伤更具权威。
打印功能—直接驱动打印机，打印厚度报告与波幅曲线。
PC通讯—测量数据和系统设置参数直接上传，探伤报告自动生成。
仪器轻小便携，单手可以把持，方便耐用，引导行业潮流。
技术参数:
检测范围 | (0~5000)mm |
声速范围 | (1000~9999)m/s |
工作频率 | (0.5~10)MHz |
动态范围 | ≥32dB |
垂直线性误差 | ≤3% |
水平线性误差 | ≤0.1% |
灵敏度余量 | 50dB(深200mmФ2 平底孔) |
探 伤 功 能 | Φ值计算：直探头锻件探伤找准缺陷最高波后自动计算 曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置 裂纹测高：利用端点衍射波自动测量、计算裂纹高度。 B 型扫描：实时扫查、横截面显示，可显示工件缺陷形状 |
闸门提醒 | 门位、门宽、门高任意可调；B 闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED 灯(吵噪环境中LED 灯报警非常有效)报警及关闭。 |
数据存储 | 100 组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储1000 幅探伤回波信号及参数，实现存储、读出及通过USB接口传输。 |
通讯接口 | USB2.0 高速通讯传输接口 |
外型尺寸 | 240 × 175 × 85 mm |
标准配置 | TUD300A主机、直探头、斜探头、充电器、合格证、说明书、装箱单、包装箱 |
选配件 | PC软件光盘，数据线，探伤试块，探伤探头 |
