TVD600多功能超声波探伤仪
TVD600多功能超声波探伤仪

产品概述:

TVD600高亮彩屏超声波探伤仪是最新款的数字式超声探伤仪,具有多颜色的彩色高亮TFT显示,通过LAN以太网接口可实现与计算机的实时通讯,大容量数据库存储,高速USB2.0接口和SD存储卡将详细的检测数据输出到计算机等,可满足探伤应用需求。

适用范围:

TVD600高亮彩屏超声波探伤仪用于检测各种材料内部的缺陷(钢、不锈钢、铜、铝、硬质合金、铸件、复合材料、和焊缝等等),可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷,功能全面实用,是真正的笔记本式数字超声波探伤仪,广泛应用在压力容器制造、金属钢结构、船舶制造、机械制造、电力、化工、石油机械、汽车、冶金、高校等行业。

功能特点:

三十个独立探伤通道,各通道探伤参数可存储在SD卡上。

全中文操作,并有操作提示。

现场探伤无需携带试块,DAC曲线自动生成,也可根据实际工件(如焊缝、锻件、铸件、管材、板材等)生成自定义探伤工艺。

内置有大平底、平底孔锻件探伤方法,AVG曲线自动生成,自动计算锻件探伤灵敏度,可实时显示缺陷孔径Φ值。

手动、自动校验探测功能两种模式;可自动校准(始偏、K值),亦可测试材料声速。

高亮彩色TFT液晶,屏幕颜色随意调整,可以在强光或完全黑暗的环境中正常工作。

三角声程测量数据和SL值(DAC)、缺陷孔径Φ值(AVG)实时显示,声程数据可用毫米和微秒(声波传输飞行时间)显示。

屏幕冻结功能,随时捕捉波形,包括峰值记忆和包络波形。

报警功能包括进波门、DAC门、AVG门定位声光报警,门位、门宽和门高可调节

扩展软件功能:焊缝剖面缺陷定位显示;RF 射频模式下的回波-回波功能。

SD卡内含电子档说明书、探伤数据处理软件、常用探伤标准、超声波探伤常识。

体积小,重量轻,带电池1.6Kg;



技术参数:


检测范围

0.1-8000mm(钢 纵波)

声速范围

1m/s~99999m/s(1mm步距调节,亦可直接输入声速值)

工作频率

120Mhz采样,60Hz屏幕刷新率,工作频率范围0.1-40MHz

动态范围

> 36dB

垂直线性误差

< 3 %

水平线性误差

< 0.1%

灵敏度余量

> 56dB (试块深200mmФ2 平底孔)

探伤功能

&Phi;值计算:直探头锻件探伤找准缺陷最高波后自动计算曲面修正:用于曲面工件探伤,可实时显示缺陷周向位置,裂纹测高:利用端点衍射波自动测量、计算裂纹高度。

闸门报警

门位、门宽、门高任意可调;声光报警,可接头戴式耳机,用于环境噪声大的场合,也可接驳外置报警装置

显示方式

高亮度、高分辨率彩色TFT液晶显示屏

数据存储

仪器内存有JB4730、GB11345、DL/T820、ASM/API/Other等标准,存储器的容量扩充至10万个波形数据/通道探伤参数

增益

120dB(0.1、2、6、步距调节,亦可直接输入增益值)

声程最小范围

0.1-7.5mm(钢纵波)

脉冲移位

0.0~3000mm

探头延时

0.00us~50.00us,分辨率0.01us

扫描分辨率

0.1mm (0~100mm);1mm (100~1000mm);10mm (1000~8000mm)

通讯接口

一个高速USB2.0接口、一个LAN以太网接口、一个SD卡插槽,

外型尺寸

220X185X55 mm

仪器重量

1.6Kg(带电池)


标准配置:


主机

一台

探头

直探头(2.5P &Phi;20)一个;斜探头(2.5P 13X13 K2)一个)

存储设备

读卡器和SD卡各一个

探头线

C9-Q9一根

电源

进口高能锂电池和充电器各一只

数据处理软件

探伤数据处理软件

文件资料

说明书、合格证、保修卡、装箱单

仪器箱

专用铝合金包装箱一只


应用举例:

1、焊缝探伤:

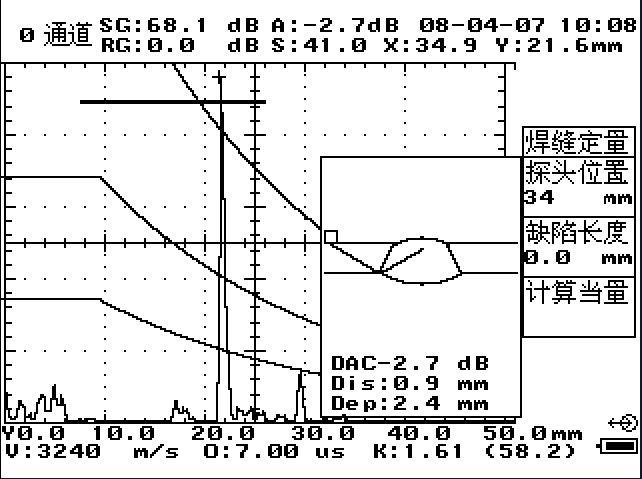

完善的DAC曲线和包络波形比较功能令回波评价工作更轻松、更方便、更准确。(来自焊缝的缺陷回波与一组DAC曲线及焊缝剖面缺陷定位显示)。





2、锻件、铸件探伤:

灵敏度余量大于56dB,更适合于大型锻件和粗晶材料(铸钢件、球墨铸铁件等)的检测。

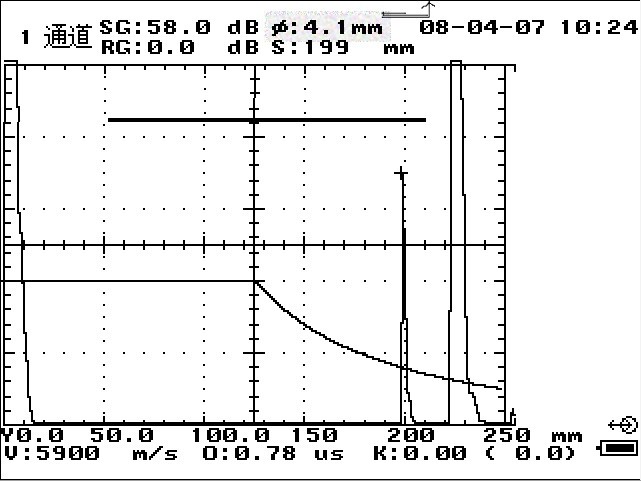

            缺陷孔径&Phi;值实时显示





3、回波定性分析:

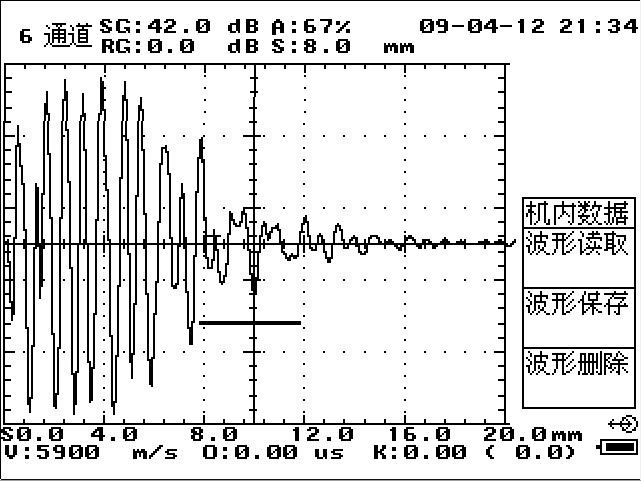

  RF射频回波显示功能非常适用于需要对回波特性作进一步分析的场合。
