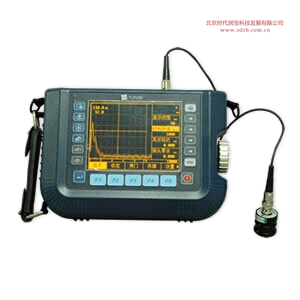

TIME1101超声波探伤仪-原TUD280
TIME1101超声波探伤仪-原TUD280

产品概述

TIME1101超声波探伤仪是一款新设计的数字化超声波探伤仪,检测速度快、精度高、波形稳定。等效采样频率高达320MHz,微小缺陷的检出率高;超声回波信号分析采用DSP处理技术,目标缺陷信号识别快,探伤波形显示采样平滑滤波技术,更适合粗晶金属等强背景噪声材料的检测。

功能特点
○峰值记忆功能
○快速旋钮调节,操作便捷
○A、B型显示方式
○缺陷当量计算
○自动增益调节
○具有回波包络显示功能
○探头自动校准功能
○具有防水功能
○EL高亮度图形点阵显示屏,无视角限制,不受温度阳光影响
○更高的储存容量,存储1000幅A扫描图形及参数和100,000个厚度值
○多达10个独立探伤通道
○具有独立的双闸门设置和报警功能
○大容量锂离子电池,无记忆性,连续工作时间可达8小时
○探头角度和K值两种输入方式
○可直接驱动C65/C66打印机
○能够跟PC机通讯,有功能强大的Windows数据处理软件
○重复发射率高达1KHZ
○超高样速率,射频波形细节尽现

技术参数



名称

技术数据

测量范围

2.5mm~9000mm(钢纵波)

工作频率

0 MHz~15 MHz,连续可调

增益调节

110dB(0.2、0.5、1、2、6、12步距调节,0.0时锁定)

垂直线性

≤3%

动态范围

≥34dB

水平线性

≤0.2%

波形显示

正半波、负半波、全波和射频

探伤灵敏度余量

≥60dB(2.5MHz¢20/Z20-2)

脉冲移位

-20μs~+3400μs

探头延迟

0μs~99.99μs,分辨率0.0125μs

扫描分辨率

0.1 mm(2.5 mm~99.9 mm);1 mm(100 mm~9000 mm)

声 速

1000m/s~9999m/s

输出阻尼

50,150,400

外型尺寸

243 ×173×85(mm)

重 量

1500g(含电池)



基本配置

主机、3A/9V电源适配器、探头连接电缆、直探头2.5MHz20、斜探头5MHz8×9K2、耦合剂、背带

可选附件

串行通讯电缆、PC端通讯软件、试块、探头
