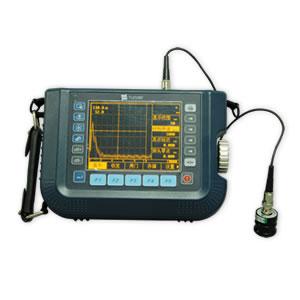

时代TUD280超声波探伤仪
时代TUD280超声波探伤仪
产品概述：
TUD280是一款全新设计的、具有多处创新点的全数字化超声波探伤仪，检测速度快、精度高、波形稳定。等效采样频率高达320MHz，微小缺陷的检出率高；超声回波信号分析采用DSP处理技术，目标缺陷信号识别快，探伤波形显示采样平滑滤波技术，更适合粗晶金属等强背景噪声材料的检测。关键性能指标与国际同类产品相近或超出。
功能特点：
● 峰值记忆功能
●快速旋钮调节，操作便捷
● A、B型显示方式
●缺陷当量计算
●自动增益调节
●具有回波包络显示功能
●探头自动校准功能
●具有防水功能
● EL高亮度图形点阵显示屏，无视角限制，不受温度阳光影响
●更高的储存容量，存储1000幅A扫描图形及参数和100,000个厚度值
●多达10个独立探伤通道
●具有独立的双闸门设置和报警功能
●大容量锂离子电池，无记忆性，连续工作时间可达8小时
●探头角度和Ｋ值两种输入方式
●可直接驱动C65/C66打印机
●能够跟PC机通讯，有功能强大的Windows数据处理软件
●重复发射率高达1KHZ
●超高样速率，射频波形细节尽现
技术参数：
|
名称
|
技术数据
|
|
测量范围
|
2.5mm～9000mm（钢纵波）
|
|
工作频率
|
0 MHz～15 MHz，连续可调
|
|
增益调节
|
110dB（0.2、0.5、1、2、6、12步距调节，0.0时锁定）
|
|
垂直线性
|
≤3%
|
|
动态范围
|
≥34dB
|
|
水平线性
|
≤0.2%
|
|
波形显示
|
正半波、负半波、全波和射频
|
|
探伤灵敏度余量
|
≥60dB(2.5MHz￠20/Z20-2)
|
|
脉冲移位
|
－20μs～＋3400μs
|
|
探头延迟
|
0μs～99.99μs，分辨率0.0125μs
|
|
扫描分辨率
|
0.1 mm（2.5 mm～99.9 mm）；1 mm（100 mm～9000 mm）
|
|
声 速
|
1000m/s～9999m/s
|
|
输出阻尼
|
50，150，400
|
|
外型尺寸
|
243 ×173×85（mm）
|
|
重 量
|
1500g(含电池)
|
标准配置：
1. 主机
2.锂电池
3.3A/9V电源适配器
4.BNC探头连接电缆
5.直探头2.5MHzΦ20
6.斜探头5MHz8×9K2
7.耦合剂
可选配件：
1.串行通讯电缆
2.PC端通讯软件
3.试块
4.探头
