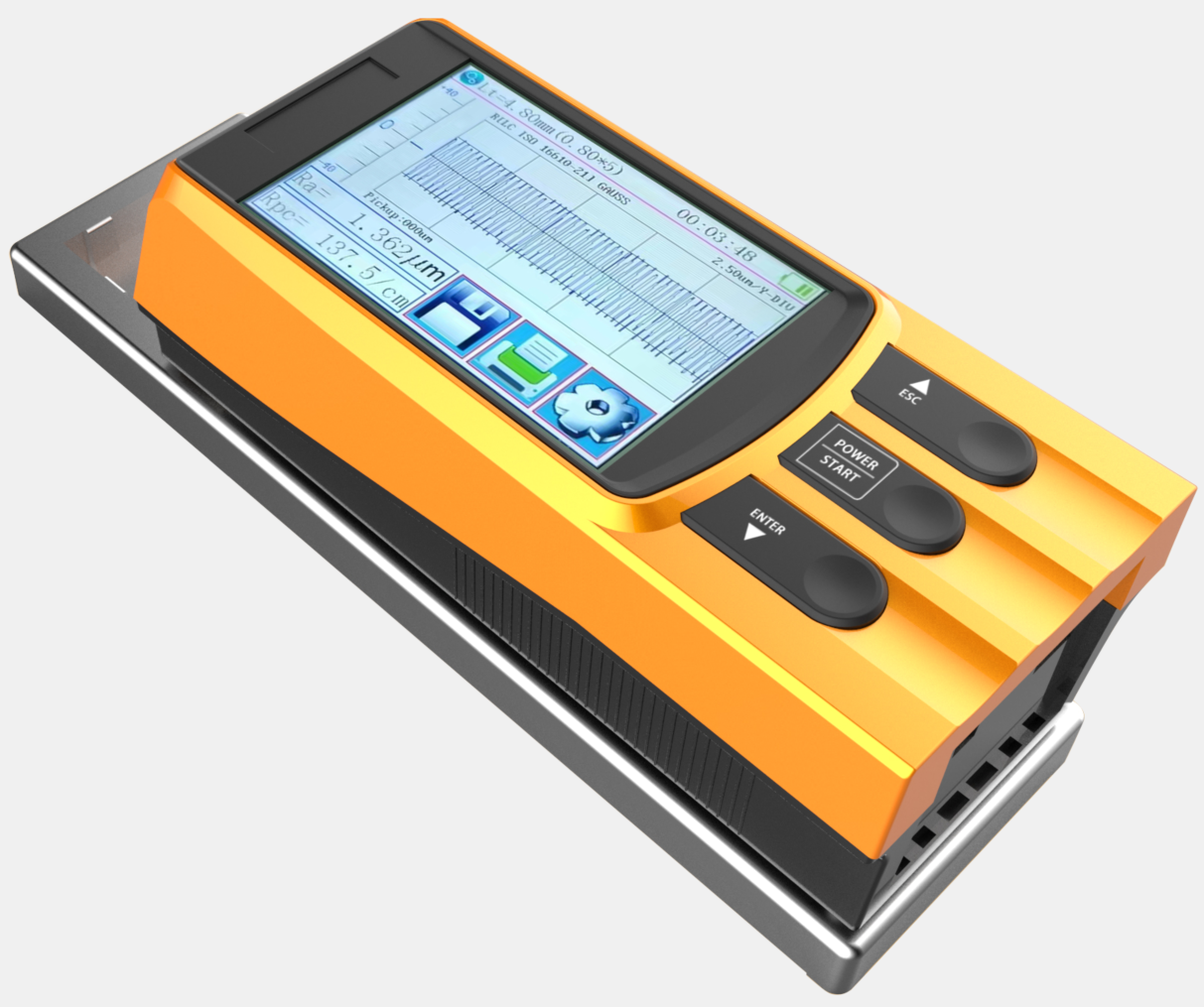

TR260分体式粗糙度仪
概述：
TR260分体式粗糙度仪是一种高精度表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。
适用范围：
金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
特点：
l 机电一体化设计，体积小，重量轻，使用方便；
l 一体式、分体式自由选择测量方式，支持侧向、向上、等多种方向测量；
l 采用 DSP 芯片进行控制和数据处理，速度快，功耗低；
l 23个参数及波形Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、Rz（JIS）、Ry、Rs、Rsm、Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2；
l 320μm 大量程测量范围（增强型可达320μm）。
l 3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；
l 简易按键和触摸屏双操作；
l 支持蓝牙打印和手机APP操作；
l 显示信息丰富、直观、可显示全部参数及图形；
l 兼容 ISO、DIN、ANSI、JIS 多个国家标准；
l 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
l 有剩余电量指示图标，提示用户及时充电；
l 可显示充电过程指示，操作者可随时了解充电程度
l 连续工作时间大于50个小时
l 大容量数据存储，可存储 100 组原始数据及波形。
l 实时时钟设置及显示，方便数据记录及存储。
l 具有自动休眠、自动关机等节电功能
l 可靠防电机走死电路及软件设计
l 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说 明信息；
l 人体工学壳体设计，坚固、小巧、便携、可靠性高。
l 中/英文语言选择；
l 可连接电脑和打印机；
l 可打印全部参数或打印用户设定的任意参数。
l 可选配磁性表座、表座连接块、高度尺、高度尺连接块、平面探头保护套、圆柱探头保护套、曲面传感器、小孔传感器、深槽传感器、极小孔传感器、延长杆、转接杆、微型打印机、200mm测量平台、300mm大理石测量平台，数传处理软件，手机APP。
技术参数：
名称 | 内容 |
测量 范围 | Z轴（垂直） | 320μm（-160μm~160μm）/ Ra（0.005-30um）Rz（0.02-320） |
X轴（水平） | 17.5mm（0.69 inch） |
分辨率 | Z轴 （垂直） | 0．002μm/±20μm |
0．004μm/±40μm |
0．008μm/±80μm |
0．02μm/±160μm |
测量 项目 | 参数 | Ra、Rz、Rq、Rt、Rc、Rp、Rv、R3z、R3y、Rz(JIS)、Ry、Rs、Rsk、Rku、Rmax、Rsm、Rmr、Rpc、Rk、Rpk、Rvk、Mr1、Mr2 |
标准 | ISO4287国际标准；ANSI B46.1美 国标准； DIN4768德国标准；JIS B601日本标准 |
图形 | 支承率曲线，粗糙度 原始轮廓，滤波波形 |
滤波器 | RC,PC-RC,Gauss,D-P |
取样长度(lr) | 0.25,0.8,2.5mm |
评定长度（ln） | Ln= lr×n n=1~5 |
传感器 | 测量原理 | 位移式差动电感 |
触针 | 金刚石，90锥角，5μm针尖半径 |
测力 | 触针测力：4mN；导头测力：＜400mN |
导头 | 硬质合金，滑行方向半径40mm |
滑行速度 | lr=0.25, Vt=0.135mm/s lr=0.8, Vt=0. 5mm/s |
lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s |
示值精度 | 0.001μm |
电源 | 内置锂离子充电电池，用DC5V,800mA充电器充电 |
外形尺寸 | 主机：64*53*160mm 驱动器：23*27*115mm |
重量（主机） | 约380g |
工作环境 | 温度：- 20℃~40℃ 湿度：<90% RH |
储存运输环境 | 温度：- 40℃~60℃ 湿度：<90% RH |
1 | 粗糙度仪主机 | 1台 |
|
2 | 粗糙度传感器 | 1只 | 非保修件 |
3 | 高度调节支架 | 1套 |
|
4 | 校准试块 | 1块 |
|
5 | 试块支架 | 1个 |
|
6 | 探头延长线 | 1条 | 长度1米 |
7 | 触摸笔 | 1只 |
|
8 | 充电器 | 1个 |
|
9 | USB充电线 | 1条 |
|
10 | 使用说明书 | 1本 |
|
11 | 合格证 | 1张 |
|
12 | 保修卡 | 1张 |
|
13 | 仪器箱 | 1个 |
|
标准配置：
