粗糙度仪可选附件-测量平台

1.TA610测量平台

·齿条升降，立柱可以随意转动，用来测量不容易放置的工件，可提高测量精度。

·花岗岩平台工作面精度：00级（平面公差值3μm）

·花岗岩平台大小尺寸：400mm×250mm×70mm

·垂直升降高度：270mm

·垂直升降微调量：20mm

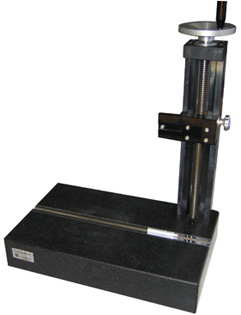

2.TA620测量平台

·丝杆升降，平台上设置V型槽，用来测量形状较小的工件，可提高测量精度。

·花岗岩平台工作面精度：00级（平面公差值3μm）

·花岗岩平台大小尺寸：400mm×250mm×70mm

·垂直升降高度：300±1mm

·升降回程误差：≤手轮旋转1/6圈

3.TA630微调平台

4.TA650测量平台（TR300专用）

·垂直方向上的升降高度：300±1mm （微调由仪器上的可调支架完成）

·垂直方向上的旋转角度：±45°

·回程误差：不大于手轮的1／6圈

·平台的平面度：00级

·平台尺寸：600 X 420 X 80 mm

·总高度：695 mm

·X—Y平面转角，俯仰角。

·调整范围：X向 ±12.5mm  Y向：±12.5mm

·旋转角度：粗调 360 微调±5 俯仰角度 0～5

5.TA631微调平台：

·X—Y平面转角。

·调整范围：X向 ±12.5mm  Y向：±12.5mm

·旋转角度：粗调 360  微调±5
