TR200粗糙度仪
一、仪器特点:
在外观上实现时尚感与工业感的结合
采用ARM进行控制和数据处理，速度快，功耗低、大量程，多参数

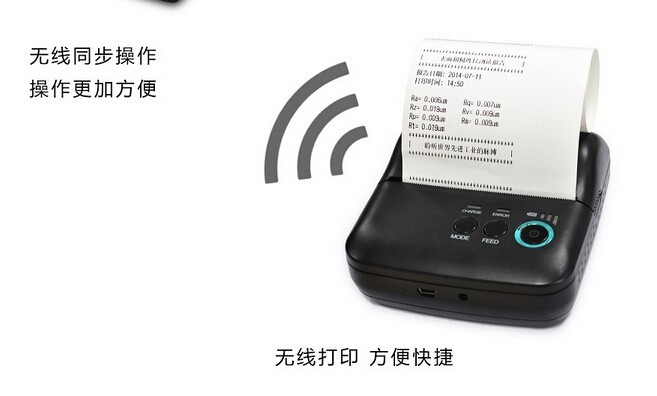

可选的蓝牙打印功能

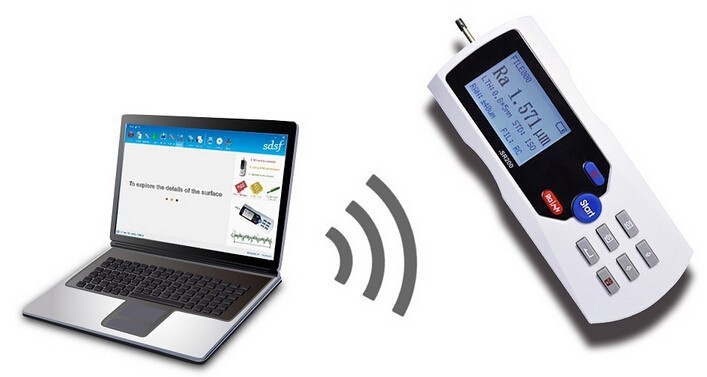

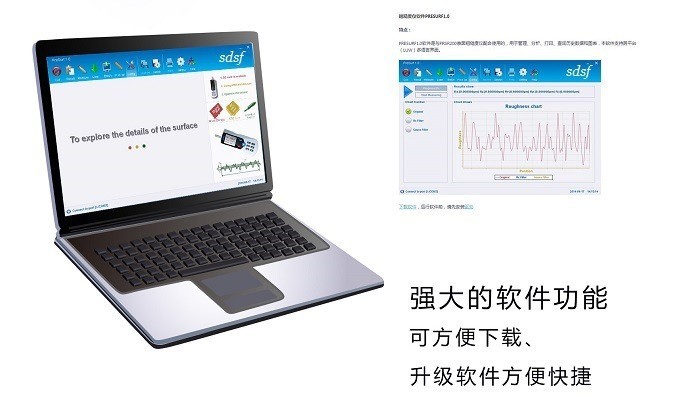

可选的上位机软件，具有数据库功能
二、主要技术参数

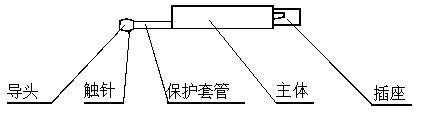

传感器
传感器性能指标
名称 | 参数描述 |
检测原理 | 电感式 |
测量范围 | 160um |
针尖半径 | 5um |
针尖材料 | 金刚石 |
触针测力 | 4Mn(0.4gf) |
触针角度 | 90° |
导头纵向半径 | 45mm |
主机
名称 | 参数描述 |
*大驱动行程 | 17.5mm/0.7inch |
示值误差 | 不大于±10% |
示值重复性 | 不大于6% |
测量轮廓 | 粗糙度 |
参数 | Ra(0.005um~16um),Rz(0.02um~160um) Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr |
滤波器 | RC,PC-RC,Gauss,D-P |
取样长度I | 0.25mm,0.8mm,2.5mm |
评定长度L | （1-5）L |
数据存储能力 | 2M+2G原始数据 |
外部输入/输出接口 | USB2.0 |
电源 | 内置锂离子充电电池，支持USB充电 |
外形尺寸 | 140mm*55mm*47mm |
整机重量 | 400g |
主要功能参数
大量程，多参数
Ra,Rz,Rq,Rt,Rp,Rv,R3z,RzJIS,Rsk,Rku,Rsm,Rmr;
128*64FSTN点阵显示器，数字/图形显示；高亮无视角；
显示信息丰富、直观、可显示全部参数及图形；
兼容ISO、DIN、ANSI、JIS、多个国家标准；
内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
有剩余电量指示图标，提示用户及时充电；
可显示充电过程指示，操作者可随时了解充电程度；
连续工作时间大于10小时；
大容量数据存储，可存储100组原始数据及波形；
实时时钟设置及显示，方便数据记录及存储；
具有自动休眠、自动关机等节电功能；
防电机走死电路及软件设计；
显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
经过工业设计，外壳坚固、小巧灵便；
可连接电脑和打印机；
三、标准配置
主机，标准传感器TS100, 校准板，标准样块，充电器，手提箱，使用说明书
合格证，保修卡。
四、其它可选附件：
传感器主要技术参数
TS100标准传感器;(可测量平面、圆轴；测量孔内表面时，孔直径大于5mm，最深22mm，直径大于10mm时，*深66mm) ；
TS110曲面传感器;(可测量曲率半径大于3mm的凸凹面工件的表面，配合TA620平台使用) ；
TS120小孔传感器;(可测量平面、圆轴；测量孔内表面时，孔直径大于2mm，*深9mm,直径大于10mm时，*深66mm) ；
TS131深槽传感器 ;(可测量平面、圆轴；可测量槽宽大于3mm，槽深小于10mm，或高度小于10mm的台阶的表面粗糙度) ；
TS130沟槽传感器;(可测量平面、圆轴；可测量槽宽大于2mm，槽深小于3mm，或高度小于3mm的台阶的表面粗糙度) ；
TA620测量平台 TA610测量平台 TA630微调平台 TA631微调平台
TA220s打印机 TA210打印机 磁性表座连接轴 PC软件（DataViewforAT200）
延长杆 侧向转接杆 连接体部件

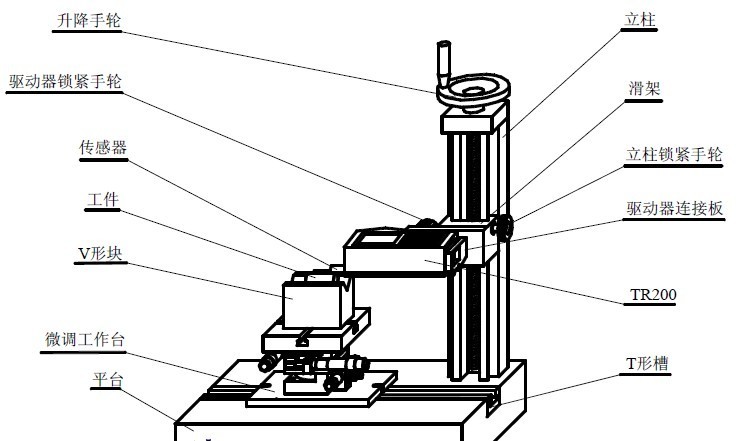

TA620 测量平台
一、图解
二、彩图
三、技术参数
1．升降高度： 300 ± 1 mm ;
2．回程误差：不大于手轮的1/6 圈；
3．测量平台的平面度：00 级；
4. 测量平台尺寸：400 mm×250 mm×70 mm。
