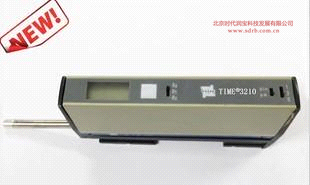

TIME 3210表面粗糙度仪
概述:
TIME?3210表面粗糙度仪是一种手持式仪器,该产品小巧、实用、性能稳定。操作简单是其一大特色,传感器可在相互垂直的四个方向上测量是其另一特色。
该产品符合下列标准:
JJF 1105-2003 《触针式表面粗糙度测量仪校准规范》
GB/T 3505-2009《产品几何技术规范(GPS)表面结构 轮廓法 术语、定义及表面结构参数》
基本功能:
a) 具有公制和英制显示方式
b) 具有电池容量“低”图标
c) 具有低于或超出测量范围指示
d) 具有非正常位置测量值提示功能
e) 具有故障提示功能
f) 具有在四个方向测量的功能
g) 具有校准调整功能
h) 具有数据传输功能
传感器位置的选择:
仪器的使用可以很灵活,既可以手持测量,又可以以各种姿态放置在测量表面上,水平、竖直、甚至于仪器底部朝上。
a ) 传感器“回收”位置
可以测量平面,直径6.35mm以下的表面(沿母线方向),但长度要足够,以便能够跨在仪器底部前、后的V形槽上。
b ) 传感器在90°、180°或270°位置。
仪器和被测工件之间的相对位置调整合适,被测表面与仪器底座大致处于同一平面(二者之差在±2.5mm内);
传感器插座与仪器底座应保持平行(此时传感器与测量表面有角度)。
c ) 随机标准样板应精心保护,以免划伤后造成校准仪器不准。
特点:
●设计新颖,结构紧凑,经济耐用。
●可用于检测不同形状表面的粗糙度,包括:平面、外圆、内孔、凹槽及其他较难测量的表面。
●既可在车间现场使用,也适用于计量室和实验室。
●传感器可在内置或转出至90 °、180 °及270 °进行测量,可轻松满足不同状况下的检测要求。
●仪器可在垂直甚至倒置的状态下进行操作。
●参数:
Ra: 轮廓算术平均值
Ry /Rmax: 轮廓最大峰谷值
Rz: 5个最大峰谷值的平均值
●符合ISO, DIN,ANSI,JIS 标准.
●顶置液晶数字显示,读数方便.
●测量结果公/英制可选择.
●可配置标准RS-232输出端口,将测量结果输出至微型打印机或电脑.
主要技术参数:
测量范围: | Ra:0.05μm ~ 9.99μm /2μ" ~ 400μ" Rz ,Ry/Rmax:0.2μm ~99.9μm/8μ" ~999μ" |
显示分辨率 | 0.01μm /1μ" |
取样长度 (λC) | 0.25 mm ,0.8mm,2.5 mm可选 |
测量行程及评定长度 | 0.5mm~5.5mm,1\3\5倍取样长度 |
系统示值误差: | ±10% |
示值重复性 | ≤6% |
传感器类型 | 高精度压电晶体 |
触针针尖半径 | 10μm,5μm可选 |
显示器 | 3位数字液晶显示 |
电源 | 9V 高性能碱性电池 |
电池容量 | 约3000次测量 |
标准 | 兼容ISO,JIS,ANSI,DIN标准 |
仪器外形尺寸 | 145mm*85mm*33mm |
标准配置:
驱动运算显示器(主机) 标准传感器
标准样板 螺丝刀 说明书
手提箱 碱性9V电池
选配件:
传感器 –用于不同工件表面的粗糙度的测量
1.标准传感器(SFP-2001 or SFP-2002)
大多数的表面粗糙度测量使用SFP-2001型,国际标准的圆锥形金刚石触针,R= .0004"/10μm ;SFP-2002 型,R= .0002"/5μm 。用于检测平面、外圆,直径不小于80 的内孔,以及曲轴等。
2.内孔(小孔)传感器-----测量内孔表面的粗糙度,
最小内孔孔径6mm,最深长度15.0mm,孔径大于10mm时,最深长度55mm。
3.凹槽传感器------测量凹槽或盲孔底部的粗糙度,最大深度为8mm。
小立柱工作台
---配套使用小立柱,可使测量更方便、更稳定,尤其适用于检测内孔、凹槽等较难测量的表面。
---花岗岩平板,300mm可升降立柱,可90o旋转的仪器安装板,可方便、可靠地检测外圆、内孔、凹槽及倾斜面等复杂形状表面的粗糙度。亦可配置十字,倾斜工作块,方便小型零件的放置和检测。
数据输出
仪器可选配RS232接口,将测量结果输出
至专用打印机或通过电脑的超级终端接收并保存。
