产品详情

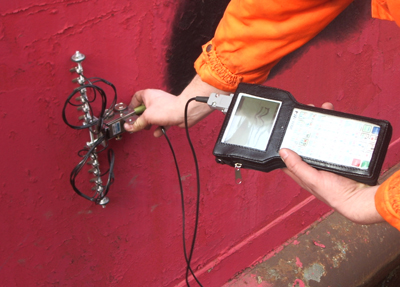

 TSC-3M-12应力集中磁检测仪是应用金属磁记忆法来测量、记录和处理设备与结构的应力形变状况的诊断数据的系统。
　　TSC-3M-12 应力集中磁检测仪 能用于按专门的检测方法来评估设备的应力变形状况，并测定应力集中区。此仪器的工作原理在于测量被检测对象表面磁场Hp的分布。磁场强度使用A/m (安培/米)为单位，长度计数器换算出长度值，以mm为单位。
　　该系列仪器从方法上确立了磁场Hp分布同残余应力之间的关系。本仪器连同开发出来的适用于不同工业部门的检测方法，对在运行中设备的诊断领域提供了崭新的原理和手段。这里所采用的条件是，找出结构的薄弱部位，其形式是金属的磁记忆。检测方法符合俄罗斯联邦国家采矿技术监督局的规定。本仪器已被推荐进入俄罗斯联邦国家标准。

TSC-3M-12型应力集中磁检测仪是12通道仪器，在仪器性能和产品外观等方面具有很大的提高，除了具有TSC-1M-4仪表的全部功能外，同时拥有以下更优越结构和功能特点：

• 多达12个测量通道；
• 使用配备新型双向传感器，多个铁磁探测式转换器放置成二维空间式用来同时检测磁场的法向分量(Нр^у)和切向分量(Нр^х)；
• 数字电路、16位微处理器、1M内存；
• 32MB存储空间，用于写入10-15天期间检测结果而无须将信息转入电脑；
• 分辨率为320X240点阵的大屏幕液晶显示；
• 45键专用键盘；
• 能使用各种类型的扫描装置，扩展了它的应用领域；
• 软件直接在仪器上自动处理结果；
• 探头可以场强值和移动长度值，速度最大可达0.5米/秒；
• 不要求对被检测对象进行专门的磁化，因为它利用了它们运行中形成的残余磁性；
• 不要求对被检测表面作任何准备；
• 在检测过程中能确定事先不知道的金属的应力集中和缺陷的部位；
• 仪器能把数据记录到存储器，并可把数据转录入计算机中；
• 配套提供分析软件MM-System，可在计算机上对数据作深入的处理。
•

• TSC-3M-12 应力集中磁检测仪 技术参数：

  HP 值量程	±2000 A/m
  HP值测量通道	2—12通道（根据探头）
  最小测量步长（间距）	1mm
  最大测量步长（间距）	128 mm
  最大扫描速度（步长为1mm时）	0.2 -0.5 m/s
  每个通道磁场测量的基本相对误差	<5%
  长度测量的相对误差	<5%
  微处理器	16 位
  内存容量	1 Mb
  闪存容量	32 Mb
  液晶显示	LCD显示屏，320x240点阵
  计算机通过RS-232口传输数据的速度	115 kbps
  键盘	45 键
  供电电池	DC4.8V=4X1.2V
  功率消耗	0.8-3.0 VA
  工作温度范围	-15°C— +55°C
  相对湿度范围	45% - 85%
  几何尺寸	230x105x40 mm
  重量	0.6 kg
