TSC-1M-4 应力集中磁检测仪
TSC-1M-4 应力集中磁检测仪

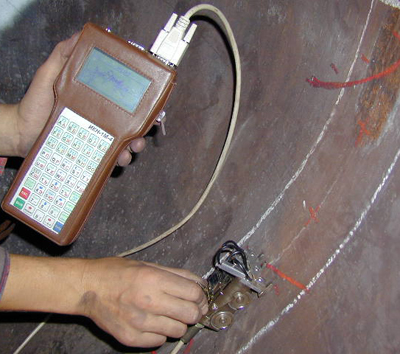

TSC-1M-4是应用金属磁记忆法来测量、记录和处理设备与结构的应力形变状况的诊断数据的系统。
TSC-1M-4 应力集中磁检测仪能用于按专门的检测方法来评估设备的应力变形状况，并测定应力集中区。此仪器的工作原理在于测量被检测对象表面磁场Hp的分布。
TSC-1M-4从方法上确立了磁场Hp分布同残余应力之间的关系。本仪器连同开发出来的适用于不同工业部门的检测方法，对在运行中设备的诊断领域提供了崭新的原理和手段。这里所采用的条件是，找出结构的薄弱部位，其形式是金属的磁记忆。检测方法符合俄罗斯联邦国家采矿技术监督局的规定。本仪器已被推荐进入俄罗斯联邦国家标准。
TSC-1M-4仪器的优点可概括为：
-
多通道操作
-
软件直接在仪器上自动处理结果；
-

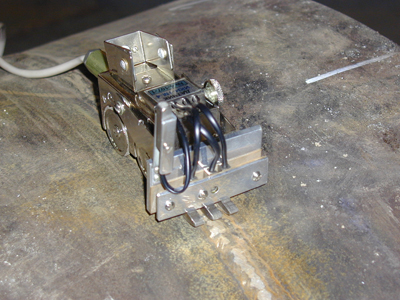

探头可以场强值和移动长度值，速度最大可达0.5米/秒；
-
不要求对被检测对象进行专门的磁化，因为它利用了它们运行中形成的残余磁性；
-
不要求对被检测表面作任何准备；
-
在检测过程中能确定事先不知道的金属的应力集中和缺陷的部位；
-
仪器能把数据记录到存储器，并可把数据转录入计算机中；
-
配套提供分析软件MM-System，可在计算机上对数据作深入的处理。
技术规格
| Hp值测量范围 |
±2000A/m |
| 测量通道数 |
2-4通道（根据探头） |
| 最小测量步长（间距） |
1mm |
| 最大测量步长（间距） |
128mm |
| 最大扫描速度(步长为1mm时) |
0.2-0.5米/秒 |
| 每通道磁场测量基本相对误差 |
<5% |
| 长度测量相对误差 |
<5% |
| 微处理器 |
8 bit |
| 内存容量 |
128 kb |
| 闪存容量 |
4Mb闪存记录检测结果 |
| 液晶显示 |
128x64点，直接显示图形 |
| 计算机通过RS-232口传输数据的速度 |
115 kbps |
| 特殊的45键键盘 |
可用手指输入英文与俄文，可控制检测过程也可加入注解并存储。 |
| 电池供电 |
4节1.2V AA型电池或4节1.5V AA型电池 |
| 功率消耗 |
0.8-2.2VA（因使用方式而异） |
| 工作温度范围 |
-15℃ - +55℃ |
| 相对湿度范围 |
45％- 85％ |
| 外形尺寸 |
230x105x40mm |
| 重量 |
0.5 kg |
