里氏硬度测试技术是国际上继布、洛、维、肖氏硬度之后新发展的一种技术，依据里氏硬度理论制造的里氏硬度仪改变了传统的硬度测试方法。由于里氏硬度计冲击装置小如一只笔，可以手握冲击装置在生产现场直接对工件进行各种方向的硬度检测，因此是其它台式硬度仪所难以胜任的。自里氏硬度仪诞生以来，在国际上的普及程度越来越广。在中国，里氏硬度技术已有初步发展，为了推广这一先进技术，参照国际标准，机械工业部已颁布了"里氏硬度仪技术条件ZBN7l010-90"，国家质量技术监督局已颁布"金属里氏硬度试验方法GB/T17394-1998"。
一、什么是里氏硬度
里氏硬度的概念是由瑞士Dr.DietmarLeeb博士提出来的，它是一种动态硬度试验法。硬度传感器的冲击体在与被测工件冲击过程中，距工件表面1mm时的反弹速度与冲击速度的比值乘以1000，定义为里氏硬度值，以HL表示里氏硬度计算公式如下：
HL=Vb/Va×1000
Vb:表示反弹速度
Va:表示冲击速度
二、里氏硬度仪的特点
1、肖氏及里氏硬度均属动载测试法，但肖氏考察的是冲击体反弹的垂直高度，因此决定了肖氏硬度仪要垂直向下使用，这势必在实际使用中造成很大的局限性；而里氏就不同了，里氏考察的是冲击体反弹与冲击的速度，通过速度修正，可在任意方向上使用，极大地方便了使用者。
2、通常使用的布、洛、维氏硬度计．由于体积庞大，不便于在现场使用，特别是需测试大、重型工件时。由于硬度计工作台无法容纳，所以根本无法检测。而里氏硬度仪无需工作台，其硬度传感器小如一只笔，可用手直接操作，无论是大、重型工件还是几何尺寸复杂的工件都能容易地检测。
三、里氏硬度的相关因素
里氏硬度试验法既然是动载测试法，那么里氏硬度值必然与金属材料的弹性模量E有关．而材料的不同所对应的弹性模量也不同所以里氏硬度仪是按材料种类进行分类测试的。
四、里氏硬度与其它硬度的转换
里氏硬度值与其它硬度值(HRC、HRB、HB、HV、HSD)之间有对应关系．因此可将里氏值(HL)转换成其它硬度值．里氏硬度仪可通过机内微电脑进行自动转换。
五、里氏硬度与其它硬度的分类对比及检测要求
从微观形变上分类，布、洛、维氏硬度考察的是材料的塑性形变，表现为压痕的大小或深度；里、肖氏硬度考察的是材料的弹性形变，表现为反弹速度的大小或高度。
六、里氏硬度仪对测量的要求
1、试样表面的要求
测试面应有金属光泽，不应有氧化皮及其它污物，表面粗糙度应符合如下要求：
冲击装置类型试件表面粗糙度(um)
D、DC型≤1.6
G型≤6.3
C型≤0.4
2、试样重量要求
试样必须有足够的质量及刚性以保证在重建过程中不产生位移或弹动，质量应符
合如下要求：冲击装置类型试样质量(Kg)
稳定放置固定或夹持需耦合
D、DC型>52～50.05～2
G型>155～150.5～5
C型>1.50.5～1.50.02～0.5
3、试样厚度要求
试样应有足够的厚度，最小厚度应符合如下要求：冲击装置类型试样最小厚度(mm)
D、DC型5
G型10
C型1
4、试样具有表面硬化层，其硬化层深度应符合如下要求：冲击装置类型表面硬化层深度
D、DC型≥0.8
C型≥0.2
5、对于凹、凸、圆柱面及球面试样，其表面曲率半径应符合如下要求：冲击装置类型表面曲率半径(mm)
D、DC型≥30
C型≥50
对于表面为曲面的试样，应使用适当的支撑环，以保证冲击头冲击瞬间位置偏差在0.5mm之内。
6、试样不应带有磁性。
7、每个测量点间距应大于3～4mm，不可在同一点上重复测试，否则会引起较大的误差。同时会减短传感器的使用寿命。
七、影响里氏硬度计测试精度的几个问题
由于里氏硬度仪是在动态力作用下测定金属硬度的，所以影响测试结果准确性的因素比较多，故应对这些因素如以一定的限制，主要包括:试验条件、试验对象、操作技术和数据处理等几个关健环节，下面将就一些具体问题探讨一下：
1、试件曲率对精度的影响，
在现场工作中，经常遇到曲面的试件，各种曲面对硬度测试结果的影响不同，在正确操作的情况下，冲击体落在试件表面瞬间的位置与平面试件相同，故通用支撑环即可。但当曲率小到一定尺寸时，由于平面条件的变形和弹性状态相差显著，会使冲头回弹速度偏低，从而使里氏硬度示值偏低。
2、数据换算产生的误差
里氏硬度换算为其他硬度时的误差包括两个方面，一方面是里氏硬度本身测量误差，里氏硬度换算为其他硬度时的误差包括两个方面，一方面是里氏硬度本身测量误差，这涉及到按同一方法重复进行试验时的分散和对于多台同型号里氏硬度计的误差。另一方面是比较不同硬度试验方法所测硬度产生的误差，这是由于各种硬度方法之间不存在明确的物理关系，并受到相互比较中测量不可靠性影响的原因。
本仪器的硬度换算是自动完成的，故可用布氏、洛氏、维氏、肖氏硬度标准块直接确定
3、特殊材料引起为误差
高合金钢
◆所有奥氏体钢
◆在高速钢中，耐热工具钢和莱氏体铬钢(工具钢类)硬质材料(莱氏体碳化物，例如M7C3和M6C会引起弹性模量增加，从而使HL值偏低。这类钢应在横截面上进行测试。
◆局部冷却硬化，例如由于切割或不适当的试样制备也会引起HL值偏高。
磁性钢
◆在检验磁性材料硬度时，由于磁场影响，会使HL值偏低，如磁场较强，建议不用此种测试方法。
表面硬化钢
◆表面产生硬化的材料，尤其是经表面处理的钢，由于基体软，会使HL值偏低，当硬化层大于0.8mm时(C型冲击装置为0.2mm)，则不影响HL值。
对于特殊材料可用以下方法，自己建立对比关系。
◆试验面必须仔细制备
◆如不进行耦合，选择的试样足寸尽可能大
◆试样硬度在硬度计换算范围内
◆用相应测量范围的硬度块检查静态硬度计准确性。
◆在试样上用静态硬度计测三个点，并在压痕周围用里氏变度仪测五个值，取其平均值。比较两种方法测出的硬度值即可得出误差范围。也可用一组不同硬度试样用上述方法绘出换算曲线。
4、齿轮检测的误差
一般情况下，里氏硬度仪对于模数大于7的齿轮齿面的检测是可以保证精确度的，但齿轮模数小于7时，由于齿面较小；测试误差相对较大，对此，用户可根据情况设计相应的工装，将有利于减小误差。
5、材料弹性、塑性的影响
里氏值除与硬度、强度相关外，更与弹性模量有关，硬度值是材料硬度和塑性的特征参数，因为两者的成分必然是共同测定的。
在弹性部分，首先明显受E模量影响，在这方面当材料的静态硬度相同，而E值大小不同时。E值低的材料，HL值较大。
根据材料的弹性模量。合金类型及热处理状态可以对各种材料分类。
6、热轧方向造成构误差
当被测工件系热轧工艺成型时，如果测试方向与轧制方向一致，会因弹性模量"E"偏大而造成测试值偏低，故测试方向应垂直于热轧方向。
例如：测圆柱件截面硬度时，应在径向测试为好(一般圆柱件热轧方向为轴向)。
7、其它因素的影响
对管件测试时需注意以下几点：
◆管件注意稳固支撑
◆测试点应靠近支撑点且与支撑力平行
◆管壁较薄时在管内放入适当芯子
在热处理过程中，有时会造成金属材质发生改变（如20Cr钢经渗碳-淬火后由合金结构钢变成低合金工具钢），在此情况下，应注意选择适当的金属材料。
工件本身的硬度离散性也造成试值误差，应根据经验分析硬度分布，合理解释试值误差。操作方法、试样制备、探头配置如不正确，也会造成误差。
总之：所有硬度计都不是万能的、不是能够解决所有问题、完美无瑕的！而便携式里氏硬度计，测值简易、痕迹小、硬度值测量广泛、携带方便，不受空间、方位等限制，是台式硬度机的有益补充和扩展！在模具，轧辊、容器制造、锻压等行业大有蔓延的趋势，不可忽视其流行的作用！
八、THI90里氏硬度计是功能最全、、配置最高、性价比最好的便携式里氏硬度计
|

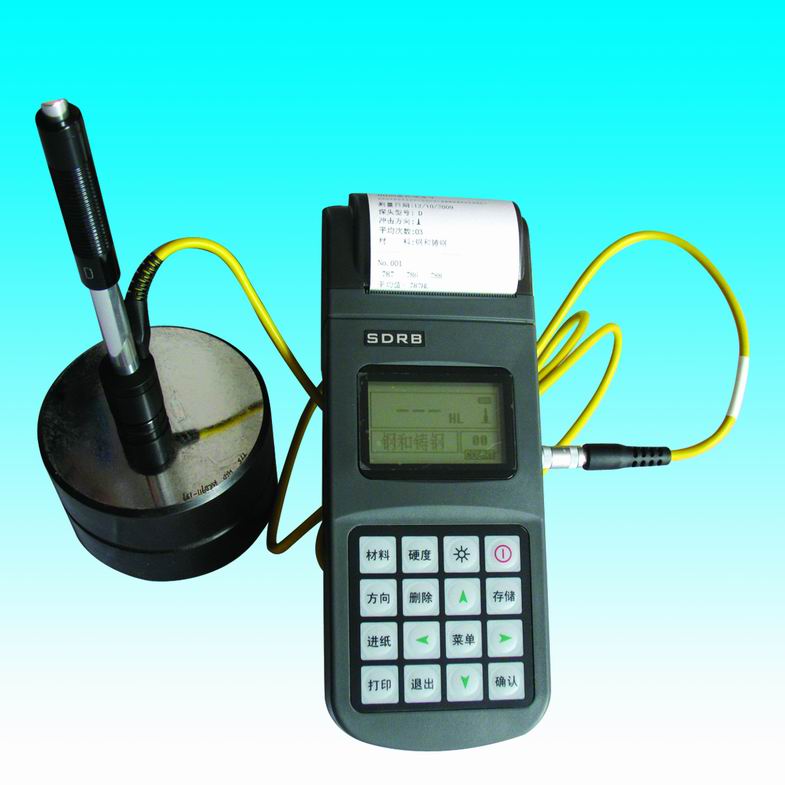

THI90里氏硬度计
|
一、产品概述：
THI90便携式里氏硬度计依据里氏硬度测量原理，可以方便快捷地对钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢等多种金属材料进行测量，即刻显示硬度测量值的同时，可以在不同硬度制式间自由转换，可预先设置公差限，超出范围自动报警．THI90便携式里氏硬度计采用国际流行的热敏打印机与仪器集成为一体，并具工作安静、打印速度快，可以现场打印检测报告。依托稳定的低功耗ＩＣ集成电路，全中文显示，菜单式操作简单方便，七种异型冲击装置无需校准，自动识别．USB接口传输，大容量存储，并附有PC机人性化数据处理软件及USB即插即用数据线缆．150个小时的待机时间，内置镍氢可充电电池及充电控制电路，携带方便．THI90便携式里氏硬度计特别适合工作现场和野外作业．
二、THI90便携式里氏硬度计产品特点：
·依据里氏硬度测量原理，可以对多种金属材料进行检测。
·一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准。
·支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要。
·采用大屏幕128×64图形点阵液晶显示器，信息丰富、直观。
·全中文显示，菜单式操作，操作简单、方便。
·有EL背光显示，方便在光线昏暗环境中使用。
·可存储最大500组（冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。
·热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告。
具有软件校准功能。
·内置镍氢可充电电池及充电控制电路；可连续工作不小于150小时；具有自动休眠、自动关机等节电功能。
·液晶上有剩余电量指示图标，可实时显示电池剩余电量；具有充电过程指示，操作者可随时了解充电程度。
·有USB接口，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。
·仪器小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。
·外形尺寸：212mm×80mm×32mm
三、主要应用领域：
·THI90便携式里氏硬度计广泛应用于已安装的机械或永久性组装部件；轴承及其它零件；压力容器、汽轮发电机组及其设备的失效分析；重型工件；试验空间很狭小的工件；要求对测试结果有正规的原始记录；金属材料仓库的材料区分；大型工件大范围内多处测量部位的快速检验。
四、技术参数：
·测量范围：(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(30-100)HS, (59-85)HRA,(13-100)HRB
·测量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上)
·硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)
·示值误差：HLD：±5 HRC：±1 HB：±4
·显 示：点阵LCD，128×64图形点阵液晶
·热敏式打印机，工作安静，可打印任意份数的测试结果，满足现场的需要
·打印纸宽：（57.5±0.5）mm；打印纸卷直径：30mm
·工作电压：6V镍氢电池组
·充电电源：9V/500mA；充电时间2.5～3.5小时
·持续工作时间：约150小时（不打印、不开背光时）
·通讯接口标准：USB1.1
五、THI90便携式里氏硬度计工作条件：
环境温度：操作温度－10～＋50℃；存储温度：-30℃～＋60℃；
相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
六、开机显示与简要说明：
开机后会自动进入主显示界面，如下图所示：
·电池电量：显示剩余电量。
·冲击方向：当前冲击方向。
·平均值：达到设定的冲击次数后，显示平均值时出现。
·硬度制式：当前测量值的硬度制。
·测量值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。
·显 示：表示超过转换或测量范围，表示低于转换或测量范围。
·材 料：当前设定的材料。
·冲击次数：测量时显示已经完成的冲击次数，用次数快捷键设置冲击次数时显示设置的冲击次数，浏览单次测量值时·显示单次测量值的对应次数。
七、THI90便携式里氏硬度计USB数据处理软件：
·存入：将测量出来的数据存储
·调出：将数据从主机中调出
·打印：将数据打印输出，A4界面
·超限：设置公差限后的超限显示
·清除：清除测量数据
·连接：设定与主机连接
·断开：设定与主机断开
·下载：把数据下载到本地，实现海量存储
·设置：参数设置
·帮助：即时帮助功能
|
选择配置
|
序号
|
名称
|
数量
|
备注
|
|
|
1
|
异型冲击装置
|
7种
|
|
|
|
2
|
异型支撑环
|
12个
|
|
|
|
3
|
冲击球头
|
2种
|
|
|
|
4
|
尼龙刷B
|
1个
|
G型冲击装置时使用
|
|
|
5
|
更换冲击球头工具
|
1只
|
|
六、里氏硬度计测量范围表：
|
材料
|
硬度制
|
冲击装置
|
|
|
|
|
|
D/DC
|
D+15
|
C
|
G
|
E
|
DL
|
|
Steel and cast steel
钢和铸钢
|
HRC
|
17.9～68.5
|
19.3～67.9
|
20.0～69.5
|
|
22.4～70.7
|
20.6～68.2
|
|
HRB
|
59.6～99.6
|
|
|
47.7～99.9
|
|
37.0～99.9
|
|
HRA
|
59.1～85.8
|
|
|
|
61.7～88.0
|
|
|
HB
|
127～651
|
80～638
|
80～683
|
90～646
|
83～663
|
81～646
|
|
HV
|
83～976
|
80～937
|
80～996
|
|
84～1042
|
80～950
|
|
HS
|
32.2～99.5
|
33.3～99.3
|
31.8～102.1
|
|
35.8～102.6
|
30.6～96.8
|
|
Steel锻钢
|
HB
|
143～650
|
|
|
|
|
|
|
CWT、ST
合金工具钢
|
HRC
|
20.4～67.1
|
19.8～68.2
|
20.7～68.2
|
|
22.6～70.2
|
|
|
HV
|
80～898
|
80～935
|
100～941
|
|
82～1009
|
|
|
Stainless steel
不锈钢
|
HRB
|
46.5～101.7
|
|
|
|
|
|
|
HB
|
85～655
|
|
|
|
|
|
|
HV
|
85～802
|
|
|
|
|
|
|
GC. IRON
灰铸铁
|
HRC
|
|
|
|
|
|
|
|
HB
|
93～334
|
|
|
92～326
|
|
|
|
HV
|
|
|
|
|
|
|
|
NC、IRON
球墨铸铁
|
HRC
|
|
|
|
|
|
|
|
HB
|
131～387
|
|
|
127～364
|
|
|
|
HV
|
|
|
|
|
|
|
|
C．ALUM
铸铝合金
|
HB
|
19～164
|
|
23～210
|
32～168
|
|
|
|
HRB
|
23.8～84.6
|
|
22.7～85.0
|
23.8～85.5
|
|
|
|
BRASS
铜锌合金
（黄铜）
|
HB
|
40～173
|
|
|
|
|
|
|
HRB
|
13.5～95.3
|
|
|
|
|
|
|
BRONZE铜锡合金
（青铜）
|
HB
|
60～290
|
|
|
|
|
|
|
COPPER纯铜
|
HB
|
45～315
|
|
|
|
|
|
七、里氏硬度计冲击装置：
冲击装置技术参数一览
|
异型冲击装置
|
DC（D）/DL
|
D+15
|
C
|
G
|
E（需进口）
|
|
冲击能量
冲击体质量
|
11mJ
5.5g/7.2g
|
11mJ
7.8g
|
2.7mJ
3.0g
|
90mJ
20.0g
|
11mJ
5.5g
|
|
球头硬度:
球头直径:
球头材料:
|
1600HV
3mm
碳化钨
|
1600HV
3mm
碳化钨
|
1600HV
3mm
碳化钨
|
1600HV
5mm
碳化钨
|
5000HV
3mm
金刚石
|
|
冲击装置直径:
冲击装置长度:
冲击装置重量:
|
20mm
86(147)/ 75mm
50g
|
20mm
162mm
80g
|
20mm
141mm
75g
|
30mm
254mm
250g
|
20mm
155mm
80g
|
|
试件最大硬度
|
940HV
|
940HV
|
1000HV
|
650HB
|
1200HV
|
|
试件表面平均粗糙度Ra:
|
1.6μm
|
1.6μm
|
0.4μm
|
6.3μm
|
1.6μm
|
|
试件最小重量:
可直接测量
需稳定支撑
需密实耦合
|
>5kg
2～5kg
0.05～2kg
|
>5kg
2～5kg
0.05～2kg
|
>1.5kg
0.5～1.5kg
0.02～0.5kg
|
>15kg
5～15kg
0.5～5kg
|
>5kg
2～5kg
0.05～2kg
|
|
