一、TH160高精度里氏硬度计功能特点:
高精度 LCD 热敏式打印机,工作安静,可打印任意份数的测试结果,满足现场的需要。
全中文显示,菜单式操作,按键少,操作简单方便。
● 2.7 寸 寸 LCD 点阵液晶(有背光显示),美观大方;
● 菜单式操作,操作简单方便;
● 传感器,测值稳定,线性度极高,传感器冲击体材
料选用进口优质不锈钢,采用瑞士进口球头;
● 优秀的外观设计,主机侧面设计有大型防滑条,握感舒适
● 主机可配备 7 种不同冲击装置使用,更换时不需校准;

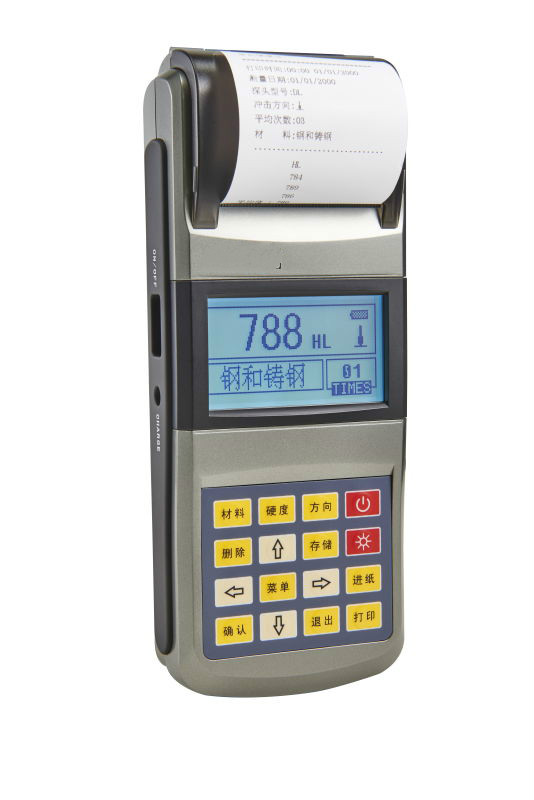

高精度 LCD 打印型里氏硬度计
● 可实现 6 种硬度制(HL/HRC/HRB/HB/HV/HS; )之间的互相转换;
● 可存储 500 组测量值;
● 可设置上、下限,超出范围自动提醒;
● 具有示值软校准功能;
● 集成热敏式打印机,可打印测试结果;
● 配置 USB 接口,通过软件可与上位机进行通讯;
● 具有自动关机等节电功能,并可自行更换充电电池;
● 差色设计的液晶保护框,美观大方;
● LCD 点阵液晶(有背光显示),显示尺寸达到 2.7 寸,同类产品显
示尺寸大;
● 独立的主电源按键,在长期不使用仪器的情况下,完全切断电源,
延长电池使用寿命;
● 大型防滑条设计,表面喷涂有优质防滑漆,可有效防止跌落;
● 本机使用标准 4 芯半月平插插座,插接稳定,信号可靠;
● 标准 USB2.0 接口;
● 大型防滑条设计,表面喷涂有优质防滑漆,可有效防止跌落;
二、TH160高精度里氏硬度计技术参数
硬度制式: HL, HRC, HRB, HRA, HB, HV, HS
冲击装置: D 型(标配)
DC, DL, D+15, C, G, (选装)
工作面*小曲率: R min =50mm(R min =10mm 异形支撑环)
被测工件*小重量: 2Kg
被测工件*小厚度: 3mm (10mm: G 型冲击装置)
被测工件*小硬化层厚度: 0.8mm
测量范围: (170~960)HLD (17.9-69.5)HRC
示值重复性: 6HLD(HLD=760 时)
示值误差: ±6HLD(HLD=760 时)
测量方向: 360°
打印纸卷直径: 40mm
打印纸宽: 44.5±0.5mm
充电电源: 12V/600mmA
相对湿度: ≤90%
工作温度: 0℃-40℃
外形尺寸: 234×88×46mm
重 量: 0.6kg
? 标准配置:
硬度计主机;
D 型冲击装置;
小支撑环;
随机文件;
清洁刷;
仪器箱;
硬度块(HLD 值);
充电器。
主要技术参数
示值误差和示值重复性,见表1。
测量范围:HLD(170~960)HLD
测量方向:360°
硬 度 制:里氏、布氏、洛氏B、洛氏C、维氏、肖氏
显 示:LCD,320×200图形点阵液晶
数据存储:240~1000组(冲击次数32~1)
上下限设置范围:同测量范围
打印纸宽:57.5±0.5mm
打印纸卷直径:40mm(热敏打印纸)
打印速度: 0.27~17.36mm/sec(灰度=1)
打印分辨力:8dot/mm
工作电压: 3.7V
充电时间: 2.5~4h
充电电源: 6V/500mA
持续工作时间:约100h(不打印)
通讯接口标准:RS232
外形尺寸: (230×90×46.5) mm
重 量: 约0.42kg(主机)
三、TH160高精度里氏硬度计测试范围:
测试范围(表一)
材料 | 硬度制 | 冲击装置 |
D/DC | D+15 | C | G | E | DL |
Steel and cast steel 钢和铸钢 | HRC | 17.9~68.5 | 19.3~67.9 | 20.0~69.5 |
| 22.4~70.7 | 20.6~68.2 |
HRB | 59.6~99.6 |
|
| 47.7~99.9 |
| 37.0~99.9 |
HRA | 59.1~85.8 |
|
|
| 61.7~88.0 |
|
HB | 127~651 | 80~638 | 80~683 | 90~646 | 83~663 | 81~646 |
HV | 83~976 | 80~937 | 80~996 |
| 84~1042 | 80~950 |
HS | 32.2~99.5 | 33.3~99.3 | 31.8~102.1 |
| 35.8~102.6 | 30.6~96.8 |
Steel锻钢 | HS | 32.2~99.5 |
|
|
|
|
|
CWT、ST 合金工具钢 | HRC | 20.4~67.1 | 19.8~68.2 | 20.7~68.2 |
| 22.6~70.2 |
|
HV | 80~898 | 80~935 | 100~941 |
| 82~1009 |
|
Stainless steel 不锈钢 | HRB | 46.5~101.7 |
|
|
|
|
|
HB | 85~655 |
|
|
|
|
|
HV | 85~802 |
|
|
|
|
|
GC. IRON 灰铸铁 | HRC |
|
|
|
|
|
|
HB | 93~334 |
|
| 92~326 |
|
|
HV |
|
|
|
|
|
|
NC、IRON 球墨铸铁 | HRC |
|
|
|
|
|
|
HB | 131~387 |
|
| 127~364 |
|
|
HV |
|
|
|
|
|
|
C.ALUM 铸铝合金 | HB | 19~164 |
| 23~210 | 32~168 |
|
|
HRB | 23.8~84.6 |
| 22.7~85.0 | 23.8~85.5 |
|
|
BRASS 铜锌合金 | HB | 40~173 |
|
|
|
|
|
HRB | 13.5~95.3 |
|
|
|
|
|
BRONZE铜锡(铝)合金 | HB | 60~290 |
|
|
|
|
|
COPPER纯铜 | HB | 45~315 |
|
|
|
|
|
示值误差和示值重复性(表二)
序号 | 冲击装置类型 | 标准里氏硬度块硬度值 | 示值误差 | 示值重复性 |
1 | D | 760±30HLD 530±40HLD | ±6 HLD ±10 HLD | 6 HLD 10 HLD |
2 | DC | 760±30HLDC 530±40HLDC | ±6 HLDC ±10 HLDC | 6 HLD 10 HLD |
3 | DL | 878±30HLDL 736±40HLDL | ±12 HLDL | 12 HLDL |
4 | D+15 | 766±30HLD+15 544±40HLD+15 | ±12 HLD+15 | 12 HLD+15 |
5 | G | 590±40HLG 500±40HLG | ±12 HLG | 12 HLG |
6 | E | 725±30HLE 508±40HLE | ±12 HLE | 12 HLE |
7 | C | 822±30HLC 590±40HLC | ±12 HLC | 12 HLC |

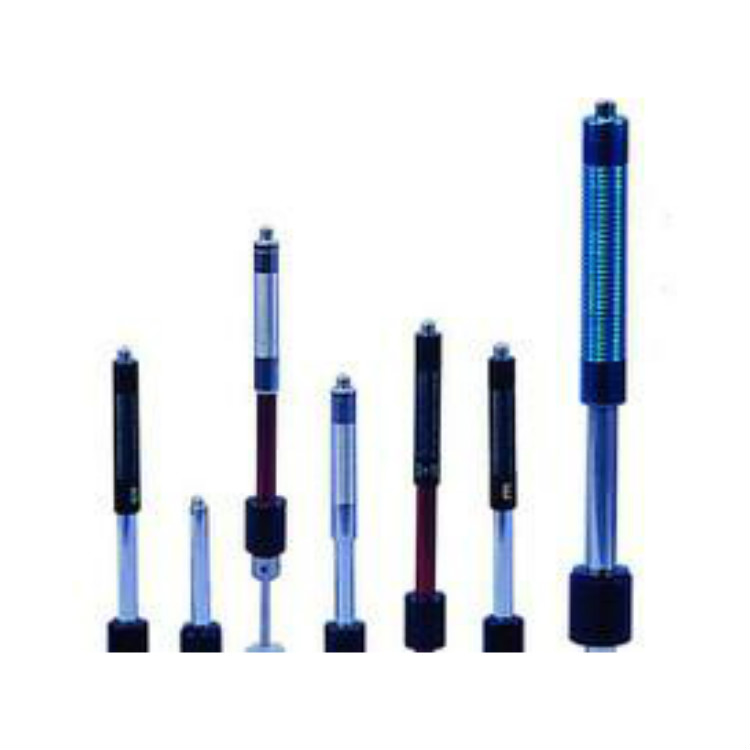

四、TH160高精度硬度计可选择各种异型冲击装置
五、标准配置:
= 主机(含热敏打印机) 1
= D型冲击装置 1
= 标准里氏硬度块 1
= 充电器 1
= 小支承环及尼龙刷 1
六、可选附件:
= 7种不同冲击装置(见表3)
= 各种异型支承环(见表4)
= TH160数据处理软件
= 通信电缆
