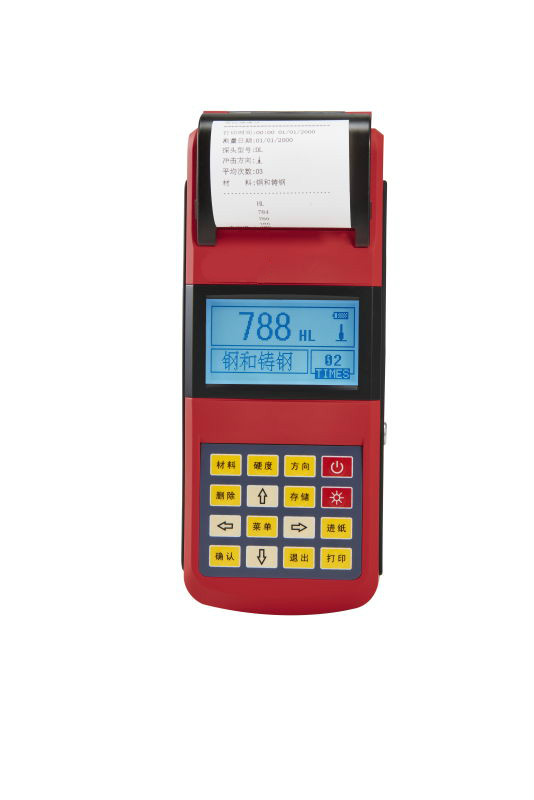

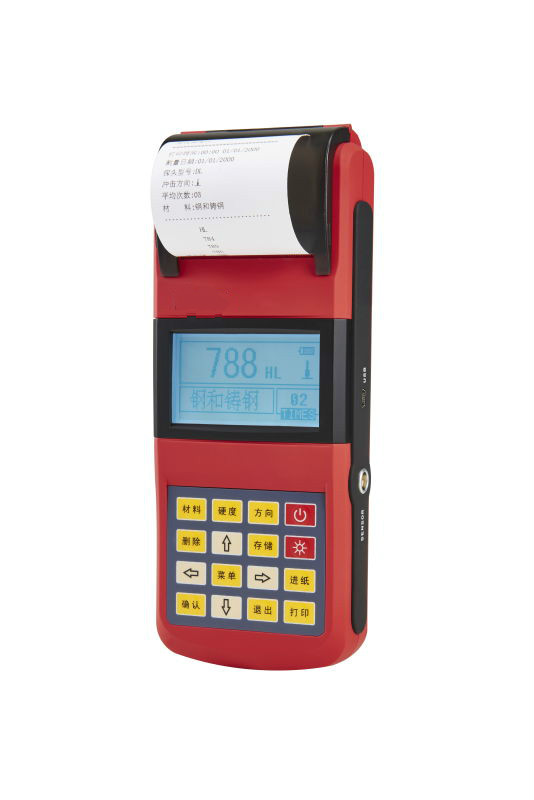

TH120便携式硬度计高精度
TH120便携式硬度计产品概述
TH120高精度 OLED 显示屏
标配高精度传感器，测值稳定，线性度极高，传感器冲击体材
料选用优质不锈钢，
标配好传感器，测值稳定，线性度极高，传感器冲击体材
料选用进口优质不锈钢，采用瑞士进口球头；
● 2.7 寸 OLED 超大 高亮屏，显示清晰，；
● 优秀的外观设计，主机侧面设计有大型防滑条，握感舒适，
● 菜单式操作，操作简单方便；
● 主机可配备 7 ； 种不同冲击装置使用，更换时不需校准，自动识别；
● 可实现 6 种硬度制（HL/HRC/HRB/HB/HV/HS； ）之间的互相转换；
● 可存储 500 组测量值；
高精度 OLED 打印型里氏硬度计
● 可设置上、下限，超出范围自动提醒；
● 具有示值软校准功能；
● 集成热敏式打印机，可打印测试结果；
● 配置 USB 接口，通过软件可与上位机进行通讯；
● 具有自动关机等节电功能，并可自行更换充电电池；
● 具有冲击方向自动识别功能；
● TH120便携式硬度计用于热处理工件的质量控制
● 已安装的机械或组装部件
● 模具型腔等试验空间很狭小的工件
● 大型工件大范围内多处测量部位的快速检验
● 压力容器、汽轮发电机及其它设备失效分析
● 轴承及其它零件生产流水线
● 金属材料仓库的材料区分
● 机床导轨、汽车底盘的硬度检测
● 要求对测试结果的正规原始记录
● 独立的主电源按键，在长期不使用仪器的情况下，完全切断电源，
延长电池使用寿命；
● 大型防滑条设计，表面喷涂有优质防滑漆，可有效防止跌落；
● 本机使用标准 4 芯半月平插插座，插接稳定，；
● 标准 USB2.0 接口；
● 大型防滑条设计，表面喷涂有优质防滑漆，可有效防止跌落；
技术参数
硬度制式： HL, HRC, HRB, HRA, HB, HV, HS
冲击装置： D 型( 标配)
DC, DL, D+15, C, G( 选装)
工作面*小曲率： R min =50mm （R min =10mm 异形支撑环）
被测工件*小重量： 2Kg
被测工件*小厚度： 3mm (10mm: G 型冲击装置)
被测工件*小硬化层厚度： 0.8mm
测量范围： (170～960)HLD/(17.9-69.5)HRC
示值重复性： 6HLD(HLD=760 时)
示值误差： ±6HLD(HLD=760 时)
测量方向： 360°
打印纸卷直径： 40mm
打印纸宽： 44.5±0.5mm
充电电源： 12V/600mmA
相对湿度： ≤90％
工作温度： 0 ℃-40℃
外形尺寸： 234×88×46mm
重 量： 0.6kg
TH120便携式硬度计技术参数：
产品功能 | 参数 |
测量范围 | (170～960)HLD (17.9-69.5)HRC |
测量方向 | 360° |
示值重复性 | 6HLD(HLD=760时) |
硬度制 | 里氏、肖氏、布氏、洛氏A、洛氏B、洛氏C、维氏 |
示值误差 | ±6HLD(HLD=760时) |
使用温度 | 0℃～40℃ |
打印纸卷直径 | 40mm |
打印纸宽 | 44.5±0.5mm |
充电时间 | 2～3.5小时 |
TH120便携式硬度计USB数据处理软件：
存入：将测量出来的数据存储
调出：将数据从主机中调出
打印：将数据打印输出，A4界面
超限：设置公差限后的超限显示
清除：清除测量数据
连接：设定与主机连接
断开：设定与主机断开
下载：把数据下载到本地，实现海量存储
设置：参数设置
帮助：即时帮助功能
TH120便携式硬度计标准配置：
序号 | 名称 | 数量 | 备注 |
1 | 主机(含热敏纸打印机) | 1 | |
2 | D型冲击装置 | 1 | |
3 | 随机里氏硬度块(HLD值) | 1 | |
4 | 数据线、软件 | 各1 | |
5 | 充电器 | 1 | |
6 | 尼龙刷、小支撑环 | 各1 | |
7 | 合格证书、使用说明书、密码包装箱 | 各1 | |
TH120便携式硬度计可选附件：
各种冲击装置；经过鉴定的、非HLD值的随机；里氏硬度块；各种异型支承环；
里氏硬度计测量范围表：
材料 | 硬度制 | 冲击装置 | | | | |
D/DC | D+15 | C | G | E | DL |
Steel and cast steel 钢和铸钢 | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 | | 22.4～70.7 | 20.6～68.2 |
HRB | 59.6～99.6 | | | 47.7～99.9 | | 37.0～99.9 |
HRA | 59.1～85.8 | | | | 61.7～88.0 | |
HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 |
HV | 83～976 | 80～937 | 80～996 | | 84～1042 | 80～950 |
HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | | 35.8～102.6 | 30.6～96.8 |
Steel锻钢 | HB | 143～650 | | | | | |
CWT、ST 合金工具钢 | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | | 22.6～70.2 | |
HV | 80～898 | 80～935 | 100～941 | | 82～1009 | |
Stainless steel 不锈钢 | HRB | 46.5～101.7 | | | | | |
HB | 85～655 | | | | | |
HV | 85～802 | | | | | |
GC. IRON 灰铸铁 | HRC | | | | | | |
HB | 93～334 | | | 92～326 | | |
HV | | | | | | |
NC、IRON 球墨铸铁 | HRC | | | | | | |
HB | 131～387 | | | 127～364 | | |
HV | | | | | | |
C．ALUM 铸铝合金 | HB | 19～164 | | 23～210 | 32～168 | | |
HRB | 23.8～84.6 | | 22.7～85.0 | 23.8～85.5 | | |
BRASS 铜锌合金 （黄铜） | HB | 40～173 | | | | | |
HRB | 13.5～95.3 | | | | | |
BRONZE铜锡合金 （青铜） | HB | 60～290 | | | | | |
COPPER纯铜 | HB | 45～315 | | | | | |

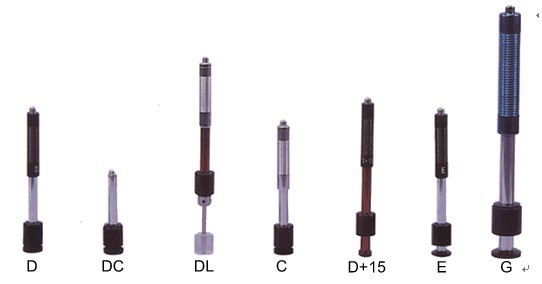

里氏硬度计冲击装置：
冲击装置技术参数一览:
异型冲击装置
| DC（D）/DL | D+15 | C | G | E（需进口） |
冲击能量
冲击体质量 | 11mJ
5.5g/7.2g | 11mJ
7.8g | 2.7mJ
3.0g | 90mJ
20.0g | 11mJ
5.5g |
球头硬度:
球头直径:
球头材料: | 1600HV
3mm
碳化钨 | 1600HV
3mm
碳化钨 | 1600HV
3mm
碳化钨 | 1600HV
5mm
碳化钨 | 5000HV
3mm
金刚石 |
冲击装置直径:
冲击装置长度:
冲击装置重量: | 20mm
86(147)/ 75mm
50g | 20mm
162mm
80g | 20mm
141mm
75g | 30mm
254mm
250g | 20mm
155mm
80g |
试件*大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
试件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
试件*小重量:
可直接测量
需稳定支撑
需密实耦合 | >5kg
2～5kg
0.05～2kg | >5kg
2～5kg
0.05～2kg | >1.5kg
0.5～1.5kg
0.02～0.5kg | >15kg
5～15kg
0.5～5kg | >5kg
2～5kg
0.05～2kg |
