THI80里氏硬度计
一、产品概述：
THI80里氏硬度计，依据里氏硬度测量原理，可以方便快捷地对多种金属材料进行测量。如：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢。THI80里氏硬度计具有测试精度高、体积小、操作简便、便携，测量范围宽的特点，是以里氏硬度为原理，直接读取里氏，布氏，洛氏，维氏，肖氏等硬度值,还可以配置各种测试配件，来满足于各种测试条件和环境，主要适用于金属材料的快速硬度测试，特别适宜对大型零部件及不可拆卸部件的现场硬度测试。
二、功能特点：
● 密封ABS外壳，抗震动、冲击、和电磁干扰，能够用于恶劣操作环境。
● 采用128x64大屏幕液晶显示；全中文显示，菜单式操作。
● 里氏（HL）、布氏（HB）、洛氏（HRC/HRB/HRA）、维氏（HV）、肖氏（HS）
等7种硬度值实现一次测量，直接读取；也可测量强度（σb）供参考。
● 高亮背光显示，2节AA电池供电，连续工作200小时以上，具有自动休眠，自动关机等功能。
● 大容量存储可存储600组测量值；每组数据包含：单次测量、平均值、测量日期、冲击方向、次数、材料、硬度制等
● 可选配7种不同冲击装置并自动识别；无需校准。
● 限值预设、超差提醒；具有软件示值校准功能
● USB2.0通讯接口可接PC机实现测量数据的归档管理与分析
三、技术参数：
测量范围 | (170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(30-100)HS,(59-85)HRA(13 -100)HRB |
测量方向 | 360° |
硬度制式 | 里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS) |
显示 | 128x64大屏幕液晶显示；全中文显示，菜单式操作 |
数据存储 | 600组（冲击次数32～1） |
工作电压 | 3V（2节AA尺寸碱性电池串联） |
持续工作时间 | 200小时 |
环境温度 | 操作温度－20～＋60℃；存储温度：-30℃～＋60℃ |

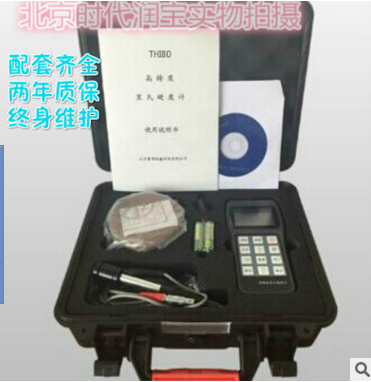

标准配置 | 主机 ,D型冲击装置，里氏硬度块 ,尼龙刷,小支承环,使用说明书，合格证，保修卡,ABS仪器箱 |
可选附件 | 通讯软件光盘及USB通讯线，打印机及线缆，7种不同冲击装置（D、DC、DL、C、D＋15、E、G），各种异型支承环，硬度块等 |
测试范围（表一）
材料 | 硬度制 | 冲击装置 |
D/DC | D+15 | C | G | E | DL |
Steel and cast steel
钢和铸钢 | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 | | 22.4～70.7 | 20.6～68.2 |
HRB | 59.6～99.6 | | | 47.7～99.9 | | 37.0～99.9 |
HRA | 59.1～85.8 | | | | 61.7～88.0 | |
HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 |
HV | 83～976 | 80～937 | 80～996 | | 84～1042 | 80～950 |
HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | | 35.8～102.6 | 30.6～96.8 |
Steel锻钢 | HS | 32.2～99.5 | | | | | |
CWT、ST
合金工具钢 | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | | 22.6～70.2 | |
HV | 80～898 | 80～935 | 100～941 | | 82～1009 | |
Stainless steel
不锈钢 | HRB | 46.5～101.7 | | | | | |
HB | 85～655 | | | | | |
HV | 85～802 | | | | | |
GC. IRON
灰铸铁 | HRC | | | | | | |
HB | 93～334 | | | 92～326 | | |
HV | | | | | | |
NC、IRON
球墨铸铁 | HRC | | | | | | |
HB | 131～387 | | | 127～364 | | |
HV | | | | | | |
C．ALUM
铸铝合金 | HB | 19～164 | | 23～210 | 32～168 | | |
HRB | 23.8～84.6 | | 22.7～85.0 | 23.8～85.5 | | |
BRASS
铜锌合金 | HB | 40～173 | | | | | |
HRB | 13.5～95.3 | | | | | |
BRONZE铜锡(铝)合金 | HB | 60～290 | | | | | |
COPPER纯铜 | HB | 45～315 | | | | | |
示值误差和示值重复性(表二)
序号 | 冲击装置类型 | 标准里氏硬度块硬度值 | 示值误差 | 示值重复性 |
1 | D | 760±30HLD
530±40HLD | ±6 HLD
±10 HLD | 6 HLD
10 HLD |
2 | DC | 760±30HLDC
530±40HLDC | ±6 HLDC
±10 HLDC | 6 HLD
10 HLD |
3 | DL | 878±30HLDL
736±40HLDL | ±12 HLDL | 12 HLDL |
4 | D+15 | 766±30HLD+15
544±40HLD+15 | ±12 HLD+15 | 12 HLD+15 |
5 | G | 590±40HLG
500±40HLG | ±12 HLG | 12 HLG |
6 | E | 725±30HLE
508±40HLE | ±12 HLE | 12 HLE |
7 | C | 822±30HLC
590±40HLC | ±12 HLC | 12 HLC |
四、冲击装置一览表：
冲击装置技术参数一览
异型冲击装置
| DC（D）/DL | D+15 | C | G | E（需进口） |
冲击能量
冲击体质量 | 11mJ
5.5g/7.2g | 11mJ
7.8g | 2.7mJ
3.0g | 90mJ
20.0g | 11mJ
5.5g |
球头硬度:
球头直径:
球头材料: | 1600HV
3mm
碳化钨 | 1600HV
3mm
碳化钨 | 1600HV
3mm
碳化钨 | 1600HV
5mm
碳化钨 | 5000HV
3mm
金刚石 |
冲击装置直径:
冲击装置长度:
冲击装置重量: | 20mm
86(147)/ 75mm
50g | 20mm
162mm
80g | 20mm
141mm
75g | 30mm
254mm
250g | 20mm
155mm
80g |
试件硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
试件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
试件重量:
可直接测量
需稳定支撑
需密实耦合 | >5kg
2～5kg
0.05～2kg | >5kg
2～5kg
0.05～2kg | >1.5kg
0.5～1.5kg
0.02～0.5kg | >15kg
5～15kg
0.5～5kg | >5kg
2～5kg
0.05～2kg |
