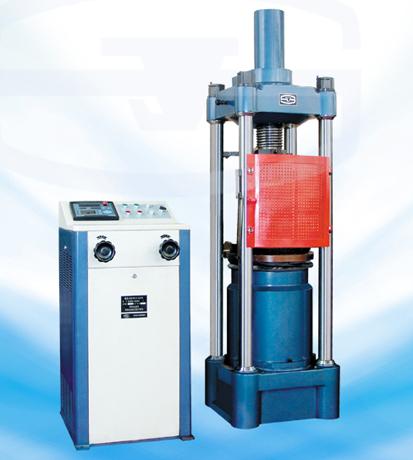

YES-2000C电液式压力试验机
YES-2000C电液式压力试验机
一.功能及结构简述:
⊙该试验机整机主要由主机、油源、控制柜和数显表四大部分组成。该机采用液压系统施加试验力，试验数据由油压传感器测量，数码管显示，具有峰值保持、加荷速度显示等功能。
⊙试验机主机为四立柱框架式加荷机构。横梁由四立柱支承在底座上，由螺帽加以紧固构成加荷框架。YES-2000C电液式压力试验机上压盘装在横梁的螺杆下端，减速电机上装有主动链轮，由主动链轮通过链条带动从动链轮，再由从动链轮带动螺母旋转，使装在螺杆上的上压盘随螺杆上下移动。油缸活塞上端装有工作台，工作台上安放着下压盘。下压盘的同心圆刻线是为了便于放置试样，主机上的油管与电控柜相通。该机电控柜及主机设计获外观专利。
二、主要技术参数:
|
序号
|
技术名称
|
技术参数
|
|
1
|
最大试验力（kN）
|
2000
|
|
2
|
试验力测量范围
|
最大试验力的4%-100%
|
|
3
|
试验力示值相对误差
|
≤示值的±1%
|
|
4
|
上下压盘最大距离（mm）
|
420
|
|
5
|
上、下压盘尺寸（mm）
|
Φ300
|
|
6
|
活塞行程（mm）
|
0-100
|
|
7
|
活塞空载上升最大速度（mm/ min）
|
约30
|
|
8
|
立柱净间距（mm）
|
368×318
|
|
9
|
油泵电动机功率（kW）
|
1.5
|
|
10
|
升降电动机功率（kW）
|
0.55
|
|
11
|
|
590×580×2050
|
|
12
|
|
550×610×1110
|
|
13
|
主机质量（kg）
|
约1470
|
|
14
|
测力计质量（kg）
|
约400
|
三、标准配置:
|
序号
|
名 称
|
规 格
|
数 量
|
备 注
|
|
1
|
主机
|
|
1台
|
|
|
2
|
测力计
|
|
1台
|
|
|
3
|
油压传感器
|
CYB-12SA
|
1只
|
中航机电
|
|
4
|
上下压板（mm）
|
Φ300
|
1套
|
|
|
5
|
随机工具
|
|
1套
|
|
|
6
|
随机文件
|
|
1套
|
|
四. 数显表主要功能特点描述:
⊙数字适时显示试验力及加荷速度；
⊙全程不分档力值测量，具有保护功能和停机点设定功能；
⊙试验力清零、峰值保持、参数设置及标定等功能；
⊙液晶屏显示，具有调试方便易懂的特点；
⊙具有标定值显示和校值功能；
⊙具有实验结果的打印功能。（需特殊订货）
