YEW-600 微机屏显式液压压力试验机
YEW-600 微机屏显式液压压力试验机
一.功能及结构简述:
⊙该试验机整机主要由主机、油源控制柜及计算机打印机等组成。采用液压加载，手动控制试验过程，油压传感器测力，微机屏幕显示试验数据及曲线，可进行数据储存及打印等，试验数据以数据库形式管理，可以使用Access、Excel进行数据库通讯。

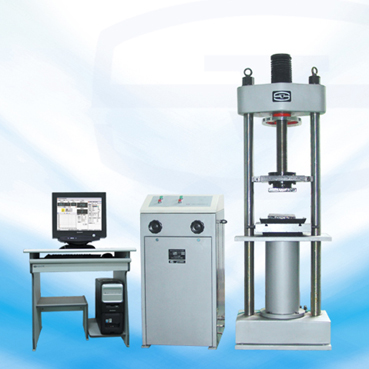

⊙YEW-600微机屏显式液压压力试验机主机为框架式，横梁由二立柱支承在底座上，由螺帽加以紧固构成加荷框架。上压盘装在横梁的螺杆上，由人工转动手轮带动螺母旋转，螺母带动螺杆升降，使上压盘上下移动。油缸及活塞位于工作台的中央，工作台上放着球面座和下压盘。下压盘上的圆刻线是为了便于放置试样，主机内的油管与油源相通。
二、主要技术参数:
|
序号
|
技术名称
|
技术参数
|
|
1
|
最大试验力（kN）
|
600
|
|
2
|
|
最大试验力的4%-100%
|
|
3
|
试验力示值相对误差
|
≤示值的±1%
|
|
4
|
上下压盘最大距离（mm）
|
500
|
|
5
|
上、下压盘尺寸（mm）
|
204×204
|
|
6
|
活塞行程（mm）
|
0-200
|
|
7
|
活塞空载上升最大速度（mm/ min）
|
约80
|
|
8
|
立柱净间距（mm）
|
425
|
|
9
|
油泵电动机功率（kW）
|
1.5
|
|
10
|
试验机主机外形尺寸（长x宽x高）（mm）
|
690×440×2080
|
|
11
|
油源控制柜外形尺寸（长x宽x高）（mm）
|
610×700×1100
|
|
12
|
主机质量（kg）
|
约1800
|
|
13
|
油源控制柜质量（kg）
|
约400
|
三、标准配置:
|
序号
|
名 称
|
规 格
|
数 量
|
备 注
|
|
1
|
主机
|
|
1台
|
|
|
2
|
油源控制柜
|
|
1套
|
|
|
3
|
油压传感器
|
CYB-12SA
|
1只
|
中航机电
|
|
4
|
测控系统
|
|
1套
|
|
|
5
|
计算机
|
赛扬C3.0/集成显卡/256MDDR/80G/CD光驱
|
1台
|
|
|
6
|
打印机
|
HP1368(A4、喷墨打印机)
|
1台
|
HP
|
|
7
|
计算机桌
|
|
1张
|
|
|
8
|
上下压板（mm）
|
204X204
|
1套
|
|
|
9
|
随机工具
|
|
1套
|
|
|
10
|
随机文件
|
|
1套
|
|
