YAW-2000D微机控制电液伺服压力试验机
YAW-2000D微机控制电液伺服压力试验机
一.功能及结构简述:

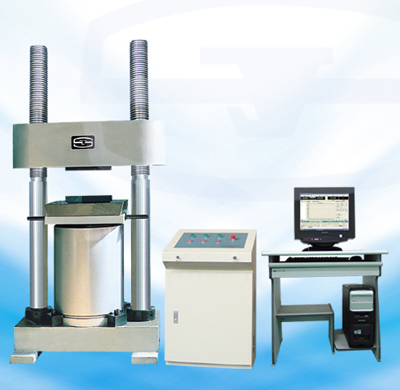

⊙该试验机整机主要由主机、伺服油源、电控柜及计算机打印机等组成。YAW-2000D微机控制电液伺服压力试验机采用液压加荷、油压传感器测力、PC机—电液伺服控制系统自动控制试验进程，微机屏幕显示试验数据及曲线，可进行数据处理、储存及打印。
⊙YAW-2000D微机控制电液伺服压力试验机为双丝杠框架结构，横梁通过安装在其上的丝母与丝杠联结。丝杠下端通过卡环、螺母与底座牢固联结。安装在横梁上的电机，通过链轮链条带动丝母旋转，改变电机旋转方向后可使横梁上下移动。上压盘通过螺钉联接在横梁上；压块将油缸固定在底座中央，活塞与工作台通过螺钉联结在一起，下压盘、及球面座通过定位销固定在工作台上。当控制油液进入油缸后，推动活塞连同固定工作台及下压盘上升，使试验力逐渐作用在试样上。
⊙液压原理为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、高精度高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、相对位移等的控制。
二、主要技术参数:
|
序号
|
技术名称
|
技术参数
|
|
1
|
最大试验力（kN）
|
2000
|
|
2
|
试验力测量范围
|
最大试验力的4%-100%
|
|
3
|
试验力示值相对误差
|
≤示值的±1%
|
|
4
|
等速应力控制范围（N/mm2·S-1）
|
1-10
|
|
5
|
应力速率误差
|
≤±5%
|
|
6
|
上下压盘最大距离（mm）
|
500
|
|
7
|
上、下压盘尺寸（mm）
|
250×250
|
|
8
|
活塞行程（mm）
|
0-200
|
|
9
|
活塞空载上升最大速度（mm/ min）
|
约50
|
|
10
|
立柱净间距（mm）
|
540
|
|
11
|
油泵电动机功率（kW）
|
1.5
|
|
12
|
升降电动机功率（kW）
|
0.75
|
|
13
|
|
1050×650×2100
|
|
14
|
电控柜柜外形尺寸（长x宽x高）（mm）
|
600×480×960
|
|
15
|
主机质量（kg）
|
约3500
|
三、标准配置:
|
序号
|
名 称
|
规 格
|
数 量
|
备 注
|
|
1
|
主机
|
|
1台
|
|
|
2
|
油源控制柜
|
|
1套
|
|
|
3
|
比例伺服阀
|
|
|
|
|
4
|
油压传感器
|
CYB-12SA
|
1只
|
中航机电
|
|
5
|
光电编码器
|
|
|
|
|
6
|
测控系统
|
|
1套
|
|
|
7
|
计算机
|
P4/集成显卡/256MDDR/80G/CD光驱
|
1台
|
联想
|
|
8
|
打印机
|
HP1368(A4、喷墨打印机)
|
1台
|
HP
|
|
9
|
计算机桌
|
|
1张
|
|
|
10
|
上下压板（mm）
|
250×250
|
1套
|
|
|
11
|
随机工具
|
|
1套
|
|
|
12
|
随机文件
|
|
1套
|
|
