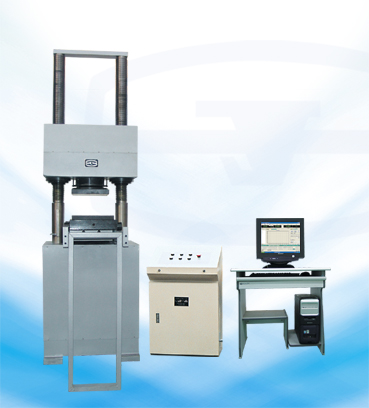

YAW-3000A 微机控制电液伺服压力试验机
YAW-3000A 微机控制电液伺服压力试验机
一.功能及结构简述:
⊙该试验机整机主要由主机、伺服油源、电控柜及计算机打印机等组成。采用液压加荷、油压传感器测力、电液伺服控制系统自动控制试验进程，微机屏幕显示试验数据及曲线，可进行数据处理、储存及打印。
⊙主机采用油缸下置移动式横梁主机，移动式横梁可在一定范围内任意调整试验空间。YAW-3000A 微机控制电液伺服压力试验机主机部分主要由横梁、丝杠、工作台、小车四部分组成。横梁由二丝杠支撑在底座上，由螺帽加以紧固构成加荷框架；横梁上装有球面座，上压盘装在球面座上，加荷时可根据试件形状自动调整方向，使试件受力均匀；横梁上装有调整电机，由电机带动蜗杆，蜗杆带动蜗轮，再由蜗轮带动丝母旋转，丝母带动横梁上下移动，从而调整试验空间；横梁中装有弹簧，支撑起横梁的重量，消除掉丝母螺纹与丝杠螺纹竖直方向上的间隙，使试验可靠，数据准确；油缸及活塞是主机的主要部分，它们的接触表面经过了精密加工，保持一定的配合间隙和适当的油膜，当油泵送来的高压油进入油缸后，托着活塞连同小车、下压盘等上升，使负荷逐渐作用在试样上；下压盘装在小车上，小车可在轨道上来回移动，装卸试件均可推拉出小车。
⊙液压原理为负载适应型进油节流调速系统。油箱内的液压油通过电机带动的高压齿轮泵进入油路，流经单向阀、高精度高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、相对位移等的控制。
二、主要技术参数:
|
序号
|
技术名称
|
技术参数
|
|
1
|
最大试验力（kN）
|
2000
|
|
2
|
试验力测量范围
|
最大试验力的4%-100%
|
|
3
|
试验力示值相对误差
|
≤示值的±1%
|
|
4
|
等速应力控制范围（N/mm2·S-1）
|
1-10
|
|
5
|
应力速率误差
|
≤±5%
|
|
6
|
上下压盘最大距离（mm）
|
1000
|
|
7
|
上、下压盘尺寸（mm）
|
400×400
|
|
8
|
活塞行程（mm）
|
0-200
|
|
9
|
活塞空载上升最大速度（mm/ min）
|
约35
|
|
10
|
立柱净间距（mm）
|
560
|
|
11
|
油泵电动机功率（kW）
|
5.5
|
|
12
|
升降电动机功率（kW）
|
1.5
|
|
13
|
|
1000×1480×3400
|
|
14
|
电控柜柜外形尺寸（长x宽x高）（mm）
|
600×480×960
|
|
15
|
主机质量（kg）
|
约7000
|
三、标准配置:
|
序号
|
名 称
|
规 格
|
数 量
|
备 注
|
|
1
|
主机
|
|
1台
|
|
|
2
|
油源控制柜
|
|
1套
|
|
|
3
|
比例伺服阀
|
|
|
|
|
4
|
油压传感器
|
CYB-12SA
|
1只
|
中航机电
|
|
5
|
光电编码器
|
|
|
|
|
6
|
测控系统
|
|
1套
|
|
|
7
|
计算机
|
P4/集成显卡/256MDDR/80G/CD光驱
|
1台
|
联想
|
|
8
|
打印机
|
HP1368(A4、喷墨打印机)
|
1台
|
HP
|
|
9
|
计算机桌
|
|
1张
|
|
|
10
|
上下压板（mm）
|
400×400
|
1套
|
|
|
11
|
随机工具
|
|
1套
|
|
|
12
|
随机文件
|
|
1套
|
|
北京时代润宝科技发展有限责任公司
Beijing Times Bred Treasure Technology Co., Ltd.
