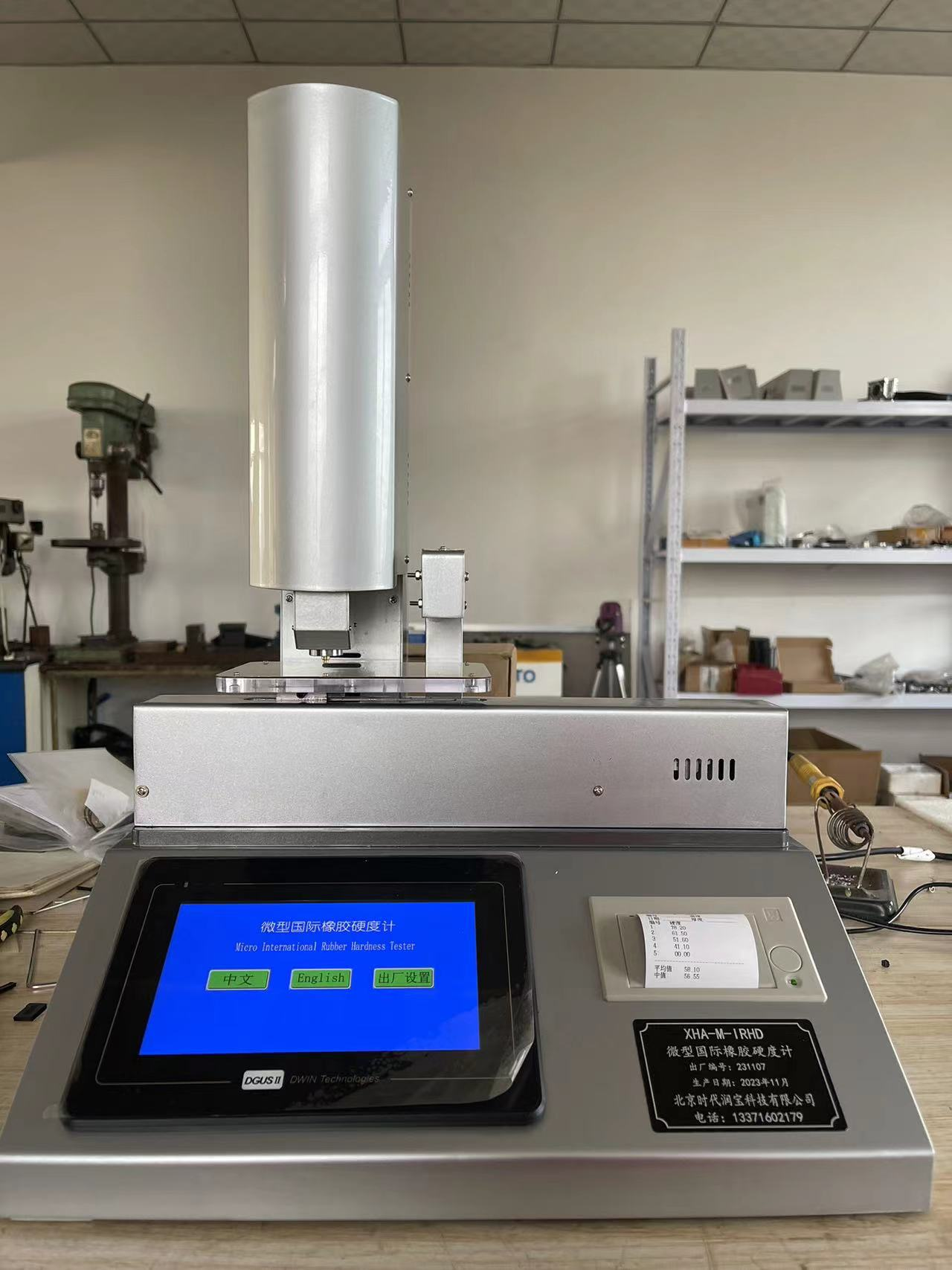

一、概述
该种仪器用来测量橡胶和类似橡胶材料试片及试件的常规硬度的。是执行GB/T6031-M《硫化橡胶硬度（30-85IRHD）的测定——微型试验》标准的装置。
工作原理是在一定负荷的作用下，压头作用被测物上，因其被测物体的硬度不同，而获得不同压陷深度，以此为依据，标定该被测物体的硬度。
这种仪器通过高精度传动系统与传感系统的配合，能够在电脑系统的控制下自动完成单次试验。它除能测定标准橡胶试片硬度之外，还能对小体积成品件进行表观硬度的测定，尤其适应于“O”型圈的表观硬度测量和对已损坏的某一制件所残存下来的微小部分进行无损伤的表观硬度测定。
此硬度计标定出的数值为国际橡胶硬度，标定范围28-100度，这是一种常规硬度测量仪器，所以在低硬度区（35度以下）高硬度区（85度以上）及曲面上的硬度测定，其值是近似的，它可以用来对同种胶件做抽检对比。
二、主要技术指标
1、球形压头：φ0.395±0.005（mm）
2、压足：φ3.35±0.15（mm）
3、压足孔：φ1.00±0.15（mm）
4、接触力：8.3±0.5（mN）
5、压入力：145±0.5（mN）
6、总力：153.3±1.0（mN）
7、压足力：235±30mN
8、试片*小厚度为1mm（允许厚度为双层叠加）
9、O型圈*小线径：1mm
10、测试行程：10mm
11、调整高度：100mm
12、测试（压入）时间：30s
13、行程：30mm
14、交流电源：DC24V
三、面板说明
1、硬度：试验过程中有实时的数值显示，最终显示为本次试验的测量结果。
2、时间：主负荷全部加载后，计时30S。
3、中值：一组试验的中值。
4、平均值：一组试验的平均值。
5、当前记录：当前试样的多点的试验结果，显示5个。
6、标样：清除当前画面的试验结果，表示已更换试样重做试验。
7、打印：本机配有微型打印机可以输出试验结果。
8、开始：开始常规硬度试验。
9、上升：测试头沿垂直基准平台方向上升。
10、停止：终止试验。
11、下降：测试头沿垂直基准平台方向下降。
12、删除选中记录：在“当前记录”栏中选择需要删除的试样编号，按“删除当前记录”删除。
13、返回上级菜单：回到初始画面。
四、试验步骤
1、插好电源，扳动电源开关，设备上电。
2、将测量平台移动至测头下方适合的位置。在测量O型圈的时候，将两个夹头伸缩至适当位置以夹住O型圈。如非O型圈试样，则使用平面平台，将试样放置在测头下方即可。
3、按下“开始”键开始试验。
4、测量结束后，测头会自动返回到试验初始的位置。
5、每个试样，选择3-5个点重复上述操作。试验结束后可打印试验报告。
6、如需更换试样，按下“标样”，清除之前的测试结果。
无、试验条件及结果
1、试验条件：试验与硫化之间的时间间隔，试样在试验前标准温度下的停放时间及试验温度，均应符合国家标准GB/T2941-2006《橡胶物理实验方法试样制备和调节通用程序》中的有关规定。
2、在试样表面三个至五个不同点上各做一次测量，取结果中值。
3、非标准的条件下试验，应注明实际条件。
仪器的维护保养
本仪器是一种做定量分析的精密测试工具，要求具有高精度和稳定性，因此需日常维护保养及安全正确使用是非常重要。以下几点务必注意：
1、仪器出厂时，已经完成全部调试，如非特殊情况请勿拆机，如有损坏，后果自负。
2、使用前应熟悉调整程序和测试程序，切不可盲目操作。
3、电源必须相符，接地回路必须可靠。
4、严防针头部与平台等处发生强力接触，否则会损坏针球。
5、设备出厂是已经调节好测头下降的低位置，如非特殊需要切勿擅自调整。
6、试验完毕后，测头升起后方可卸下试样。
