XG-Ⅰ悬挂式波速测井仪是一套高分辨率、数字化的测井仪器,具有分时采样,迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。
XG-Ⅰ悬挂式波速测井仪的研制成功，填补了国产波速测井仪方面的一项空白,为工程勘察中的波速测试增加了一种方便的测试仪器。该仪器达到了国外同类仪器水平,为国内自主开发的首套集成式悬挂式波速测井仪,通过了由院士、勘察大师等专家组成的鉴定委员会的科学技术成果鉴定。达到了国内先进水平。
仪器测试技术符合《岩土工程勘察规范》GB50021—2001和《建筑抗震设计规范》Gb50011—2001中的有关规定。

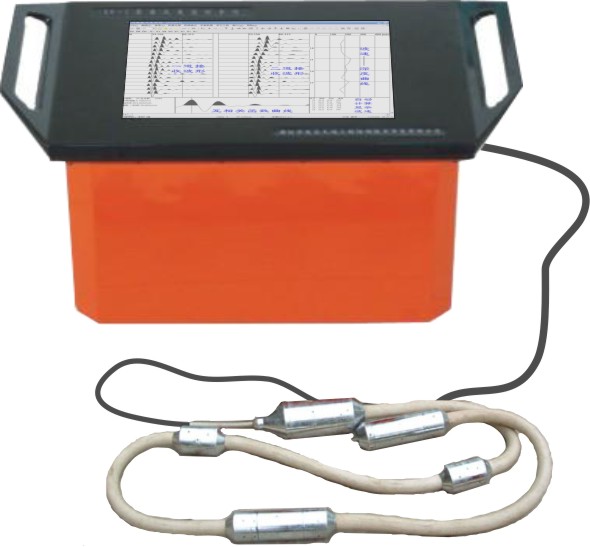

XG-Ⅰ悬挂式波速测井仪主要由主机、井中悬挂式探头及连接电缆、信号电缆、触
发电缆等组成。井中悬挂式探头主要由全密封电磁式激振源、两个独立的全密封检波
器及高强度连接软管等组成。
方法原理 :
在钻孔中以井液作为耦合剂,用电磁震源垂直于井壁作用一瞬时冲击力,就在井壁地层中产生两种类型质点振动,一种是质点振动方向垂直于井壁,沿井壁方向传播,称为S波(剪切波,横波);另一种是质点振动方向与传播方向相同称为P波(压缩波,纵波)。
检波器接受S波的振动信号并转换成电信号,然后传输到计算机,计算机对信号进行数据处理后采用两道互相关分析法,自动计算S波在两道检波器见传播的时间差,从而计算出两道间的S波传播速度。
扩展功能:
地脉动测试、地基动力特性测试、振动监测。
主要技术指标:
＊通道数:1至3道可选; ＊采样间隔:0.02ms-4ms; ＊采样点数:512-4096;
＊各道时间一致性:≤0.1ms; ＊各道振幅一致性:<3%
＊频率范围:5-1000Hz ＊延时:0-8000ms可选。
＊前放增益:18-60dB; ＊A/D转换精度;14位;
＊输入阻抗:≤10kΩ； ＊触发方式:脉冲、通断;
现场测试:
准备工作:仪器、计算机充电,仪器试工作,材料、工具准备。
到达现场后,向现场勘察人员了解有关资料,如建设单位、勘察单位、工程名称、钻孔编号、钻孔深度、钻孔地质情况、有无软弱夹层(易缩径)等,并尽可能收集钻孔柱状图,对收集到的资料应予纪录。
现场准备:孔中注满水,清理场地,选好测试位置;连接好仪器、计算机、井中电缆触发端;打开主机、计算机,执行“波速测井程序”,把电缆信号输入端连接到主机上,测试仪器噪声;
把电缆匀速放至孔底,在下放过程中应注意有无迟滞现象,了解缩径情况、记住缩径位置。测试工作开始,鼠标点击“触发”,按“激发”按钮,察看采集到的波形,确认无误后,电缆上提1m,待电缆稳定后,继续测试。在有软土夹层时应加快测试工作，避免缩径引起探头卡堵。测试至上部时，若孔中无水,则应注满水后在测试。
测试工作结束,保存文件。
成果输出:
配有专业资料处理软件,自动完成原始波形图打印,自动计算每米(或每层)波速值,等效剪切波速,形形并绘制钻孔“柱状图”。
|
