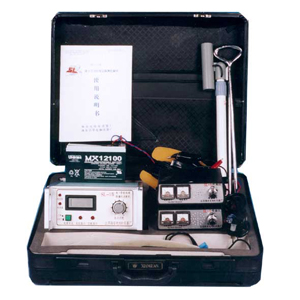

SL-5型地下管道防腐层探测检漏仪
SL-5型地下管道防腐层探测检漏仪
【检测原理及方法】
SL-5型地下管道防腐层探测检漏仪通过向地下管道发送出1KHz的电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号最小（几乎为零）的原理来测定管道的走向和深度。通过向地下管道发送一个交流信号源，当地下管道防腐层被腐蚀后，该处金属部分与大地相短路，在漏点处形成电流回路，将产生的漏点信号向地面辐射，并在漏点正上方辐射信号最大，SL-5型地下管道防腐层检漏仪 根据这一原理就可准确地找到漏蚀点。
检漏方法，我们采用的是“人体电容法”，就是用人体做检漏仪的感应元件，当检漏员走到漏点附近时，检漏仪开始有反应，当走到漏点正上方时，喇叭中的声音最响，表头指示最大，从而准确找到漏蚀点。
【特点】
1.体积小、重量轻、携带方便；
2.检测方法简单，维护简便，具有自动保护功能；
3.电源电压低，交直两用，适用性强；
4.发射机功率大、效率高；
5.检测误差小、抗干扰能力强；
6.性能稳定可靠，对环境适应能力强。
【主要技术指标】
1.检漏精度：≥0.35mm2
2.位置偏差：＜30cm
3.准确率：＞90%
4适用范围：各种直径的油、气、水等地下防腐金属管道。
（一）发射机技术指标：
1.发射功率：≥25W，可调；
2.发射频率：1K±0.1Hz，节拍频率1-2Hz；
3.输出阻抗匹配：0-100Ω；
4.发射距离：≤5Km（5公里以外可逐级移动）；
5.工作电流：≤3A，1-3A可调；
6.工作电源：12V（蓄电池组或汽车电源）；
7.重 量：2.8Kg(不计电池重量)；
8.外形尺寸：99×220×220
（二）探测仪技术指标：
1灵敏度：0.1mV；
2走向位置偏差：＜20cm；
3探测深度：≤5m；
4工作电源：6V镉镍蓄电池组；
5重量：0.9Kg；
6外形尺寸：60×160×120。
（三）检漏仪技术指标：
1检漏精度：≥0.35mm2；
2检漏深度：≤5m；
3位置偏差：＜30cm；
4工作电源：6V镉镍蓄电池组；
5重量：0.9Kg；
6外形尺寸：60×160×120
