HD旁压张力测试仪
HD旁压张力测试仪
功能：
HD旁压张力测试仪安装方便、操作简单、维修容易，测量钢丝绳的张力。钢丝绳通过U形螺栓固定在传感器上，当钢丝绳受拉力时，力通过导向轮作用于传感器上。
技术参数：
参数 | 单位
| 技术指标 |
灵敏度 | mV/V | 2.0±0.01 |
非线性 | ≤ %F·S | ±0.05 |
滞后 | ≤ %F·S | ±0.05 |
重复性 | ≤ %F·S | ±0.05 |
蠕变 | ≤ %F·S / 30min | ±0.03 |
零点输出 | ≤ %F·S | ±1 |
零点温度系数 | ≤ %F·S / 10℃ | ±0.03 |
灵敏度温度系数 | ≤ %F·S / 10℃ | ±0.03 |
工作温度范围 | ℃ | -20℃ ~ +80 ℃ |
输入电阻 | Ω | 380±2Ω |
输出电阻 | Ω | 350±2Ω |
安全过载 | %F·S | 150%F·S |
绝缘电阻 | MΩ | ≥5000 MΩ（50 VDC） |
推荐激励电压 | V | 10V ~ 15V |

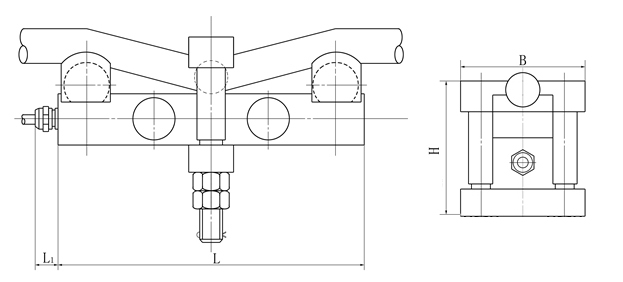

外形尺寸：
钢丝绳拉力 | 量程 | 钢丝绳直径 | H | L | L1 | B | B1 |
1t | 1t | Φ6-14 | 117 | 160 | 18 | 76 | 45 |
2t | 1t | Φ8-18 | 117 | 160 | 18 | 76 | 45 |
5t | 2t | Φ16-26 | 117 | 160 | 18 | 72 | 45 |
10t | 5t | Φ24-36 | 170 | 260 | 18 | 108 | 68 |
20t | 10t | Φ24-36 | 175 | 272 | 18 | 112 | 72 |
产品结构图:
