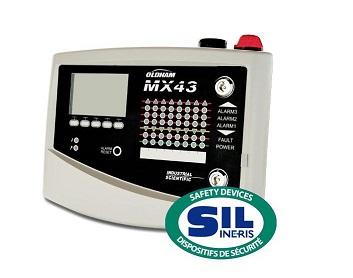

产品详情

产品用途：

    ■ 中文操作界面
    ■ 模块化设计；支持远程安装
    ■ 32路数字输入，16路逻辑输入
    ■ 24路可编程继电器输出
    ■ SIL2 安全等级

技术参数：

    尺寸（壁挂式）
    370 x 299 x 109mm
    尺寸（机架）
    19 "、4U；482.8 x 177 x 192.5 mm（19.1 x 7 x 7.6 英寸）

    防护等级
    IP55（壁挂式）、IP31（机架）

    进线（壁挂式）
    12 M16 电线，4 至 8 mm²（8 至 11 AWG） 线缆外径
    6 M20 电线，6 至 12 mm²（7 至 9 AWG） 线缆外径

    显示屏
    LCD 背光显示屏 + 智能键
    出故障时可以视频翻转模式显示
    可由用户进行定制（同时显示 1 至 16 个通道、固定或滚动式显示、按事件显示...）
    带报警阈值的条形图

    可视指示器
    每条线路 7 个 LED 指示灯
    1 个 LED 故障指示灯
    1 个 LED 故障指示灯

    按钮
    5 个智能键
    1 个声音报警接收/重置按钮

    工作温度-20°C 至 +50°C

    湿度5 至 95% RH

    电力
    100-240 Vac 50-60 Hz 或 21-28 Vdc，最大 112 W

    电池
    可选嵌入式备用电源 (0.6 Ah)

    能耗最小 500 mA （无模块）

    数字线路
    最多 8 个
    RS-485 通信、私属协议、9600 波特
    2 条屏蔽双绞线

    模拟通道
    最多 8 个
    0-23 mA 模拟信号输入（4 至 20 mA 专为进行检测而保留）120 Ohm 负载阻抗
    2 或 3 芯屏蔽线缆

    电压（典型）21 至 28Vdc

    每条线路最大电流输出500 mA

    总计最大电流输出2.4 A 固定（3.2 A 间歇）

    每通道5 个报警等级（A1、A2、A3、高于上限、低于下限）+ 故障
    用于可燃气体检测的非模糊读取选项

    可编程阈值瞬时值或平均值、上升或下降报警、手动或自动确认

    带继电器
    5 个可全面编程的报警继电器
    1 个故障继电器（不可配置）
    干触点继电器
    DPCO 继电器，触点评级为 250 Vca 2 A（感应）

    数字信号输出
    来源于：RS-485 Modbus RTU 系列连接

    EMC符合 EN50270
    ATEX EN50271 和度量性能符合 EN60079-29-1
    低压指令符合 EN61010
    CSA认证中
