一里氏硬度计对被测试件的一般要求
试件表面应洁净，无灰尘，无油污和无氧化皮。
二里氏硬度计使对试件表面温度的要求
试件表面的温度不能过热，要求温度小于120℃。测试最佳温度为4℃-38℃。
三里氏硬度计对试件表面粗糙度的要求
试件表面粗糙度应满足下表的要求，试件表面的粗糙度不但影响测试精度，而且影响冲击球头的使用寿命。
四里氏硬度计对试件重量的要求
①对足够重的试件不需要支撑，直接进行测试。
②对重量不太重的试件，有悬伸部分的试件以及薄壁试件，在测试时应使用物体支撑，以避免冲击力引起试件的扭曲、变形和移动。
③对重量较小的试件，应使其与重量大与5kg的支撑体紧紧耦合，要求试件与支撑体表面必须平整、光滑，耦合剂(凡士林，机油等)用量不宜过多，测试方向必须垂直于耦合平面。
五里氏硬度计对试件表面硬化层厚度的要求
对于表面覆有硬化层的试件，为保证测试精度，要求对应于不同的冲击装置试件表面硬化层厚度。
六里氏硬度计对板材、管壁型试件厚度的要求
对于板材、管材和其它薄片型试件的测试，为保证测试精度，要求对应于不同的冲击装置试件厚度。
七里氏硬度计对曲面试件保证测试精度的要求
使用D型冲击装置，要求试件曲面半径大于30mm；使用G型冲击装置，要求试件曲面半径大于50mm。对不满足上述要求的球面、柱面和凹面等曲面试件，为保证测试精度，应采用异型支撑环（选购件）。
异型支撑环有如下规格：
外圆球面：K10-15mm，K14.5-30mm。
内圆球面：HK11-13mm，HK12.5-17mm，HK16.5-30mm。
外圆柱面：Z10-15mm，Z14.5-30mm，Z25-50mm。
内圆柱面：HZ11-13mm，HZ12.5-17mm，HZ16.5-30mm。
特殊形状：UN
八里氏硬度计对试件表面无磁性的要求
试件表面不能带有磁性，带有磁性的试件将影响测试精度。要求试件剩磁应小于4G。
九里氏硬度计对试件无振动的要求
测试时，试件所处的周围环境不应有振动，否则会影响测试结果。

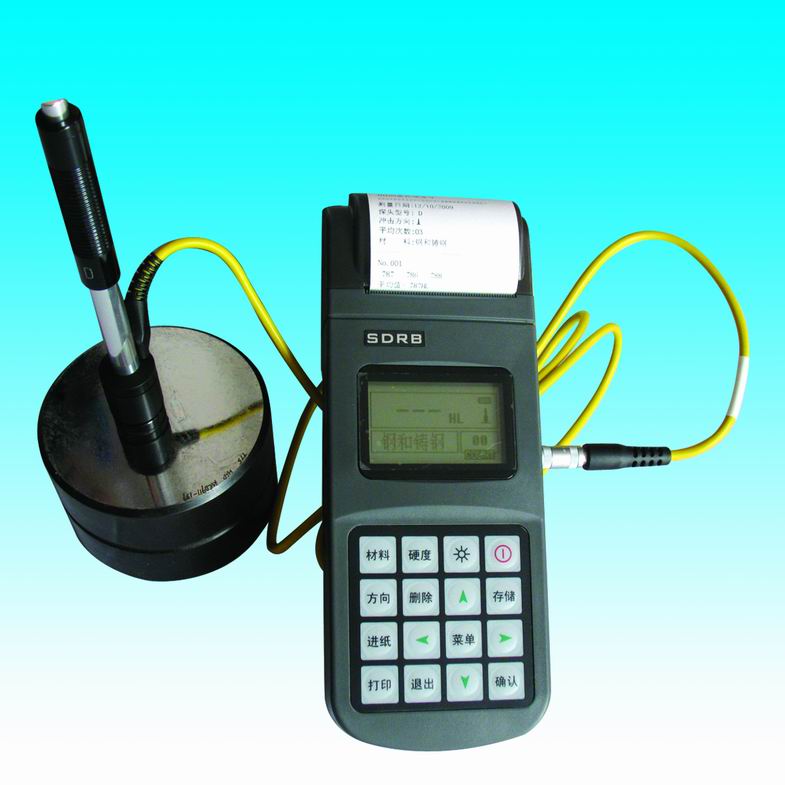

THI90里氏硬度计

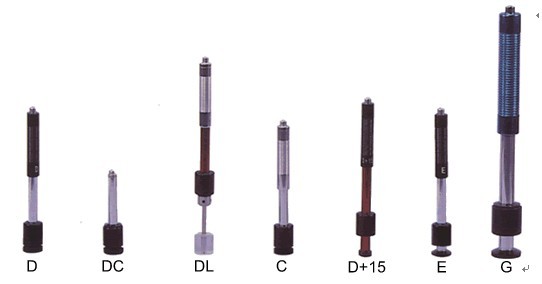

一、THI90便携式里氏硬度计产品概述： THI90便携式里氏硬度计依据里氏硬度测量原理，可以方便快捷地对钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、    锻钢等多种金属材料进行测量，即刻显示硬度测量值的同时，可以在不同硬度制式间自由转换，可预先设置公差限，超出范围自动报警．THI90便携式里氏硬度计采用国际流行的热敏打印机与仪器集成为一体，并具工作安静、打印速度快，可以现场打印检测报告。依托稳定的低功耗ＩＣ集成电路，全中文显示，菜单式操作简单方便，七种异型冲击装置无需校准，自动识别．USB接口传输，大容量存储，并附有PC机人性化数据处理软件及USB即插即用数据线缆．150个小时的待机时间，内置镍氢可充电电池及充电控制电路，携带方便．THI90便携式里氏硬度计特别适合工作现场和野外作业． 二、THI90便携式里氏硬度计产品特点： ·依据里氏硬度测量原理，可以对多种金属材料进行检测。 ·一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准。 ·支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要。 ·采用大屏幕128×64图形点阵液晶显示器，信息丰富、直观。 ·全中文显示，菜单式操作，操作简单、方便。 ·有EL背光显示，方便在光线昏暗环境中使用。 ·可存储最大500组（冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。 ·热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告。 具有软件校准功能。 ·内置镍氢可充电电池及充电控制电路；可连续工作不小于150小时；具有自动休眠、自动关机等节电功能。 ·液晶上有剩余电量指示图标，可实时显示电池剩余电量；具有充电过程指示，操作者可随时了解充电程度。 ·有USB接口，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。 ·仪器小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。 ·外形尺寸：212mm×80mm×32mm 三、THI90便携式里氏硬度计主要应用领域： ·THI90便携式里氏硬度计广泛应用于已安装的机械或永久性组装部件；轴承及其它零件；压力容器、汽轮发电机组及其设备的失效分析；重型工件；试验空间很狭小的工件；要求对测试结果有正规的原始记录；金属材料仓库的材料区分；大型工件大范围内多处测量部位的快速检验。 四、THI90便携式里氏硬度计技术参数： ·测量范围：(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(30-100)HS, (59-85)HRA,(13-100)HRB ·测量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上) ·硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS) ·示值误差：HLD：±5       HRC：±1       HB：±4 ·显     示：点阵LCD，128×64图形点阵液晶 ·热敏式打印机，工作安静，可打印任意份数的测试结果，满足现场的需要 ·打印纸宽：（57.5±0.5）mm；打印纸卷直径：30mm ·工作电压：6V镍氢电池组 ·充电电源：9V/500mA；充电时间2.5～3.5小时 ·持续工作时间：约150小时（不打印、不开背光时） ·通讯接口标准：USB1.1 五、THI90便携式里氏硬度计工作条件： 环境温度：操作温度－10～＋50℃；存储温度：-30℃～＋60℃； 相对湿度≤90％； 周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。 六、THI90便携式里氏硬度计开机显示与简要说明： 开机后会自动进入主显示界面，如下图所示： ·电池电量：显示剩余电量。 ·冲击方向：当前冲击方向。 ·平均值：达到设定的冲击次数后，显示平均值时出现。 ·硬度制式：当前测量值的硬度制。 ·测量值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。 ·显      示：表示超过转换或测量范围，表示低于转换或测量范围。 ·材      料：当前设定的材料。 ·冲击次数：测量时显示已经完成的冲击次数，用次数快捷键设置冲击次数时显示设置的冲击次数，浏览单次测量值时·显示单次测量值的对应次数。 七、THI90便携式里氏硬度计USB数据处理软件： ·存入：将测量出来的数据存储 ·调出：将数据从主机中调出 ·打印：将数据打印输出，A4界面 ·超限：设置公差限后的超限显示 ·清除：清除测量数据 ·连接：设定与主机连接 ·断开：设定与主机断开 ·下载：把数据下载到本地，实现海量存储 ·设置：参数设置 ·帮助：即时帮助功能 八、THI90便携式里氏硬度计标准配置：      序号                    名称    数量                备注 标准配置 1 仪器主机    1台   2 D型冲击装置    1只   3 标准里氏硬度块    1块   4 尼龙刷A    1只   5 小支承环    1只   6 电源适配器（充电器）    1只   7 打印纸    1卷   8 随机资料    1份   9 ABS仪器箱    1只   10 数据传输及分析软件光盘    1套 计算机上应用 11 通信电缆    1条     九、THI90便携式里氏硬度计可选配置（异型冲击装置）：     选择配置  序号                     名称     数量                备注 1 异型冲击装置 7种   2 异型支撑环 12个   3 冲击球头 2种   4 尼龙刷B      1个 G型冲击装置时使用 5 更换冲击球头工具 1只   十、里氏硬度计测量范围表： 材料 硬度制 冲击装置 D/DC D+15 C G E DL Steel and cast steel  钢和铸钢 HRC 17.9～68.5 19.3～67.9 20.0～69.5   22.4～70.7 20.6～68.2 HRB 59.6～99.6     47.7～99.9   37.0～99.9 HRA 59.1～85.8       61.7～88.0   HB 127～651 80～638 80～683 90～646 83～663 81～646 HV 83～976 80～937 80～996   84～1042 80～950 HS 32.2～99.5 33.3～99.3 31.8～102.1   35.8～102.6 30.6～96.8 Steel锻钢 HB 143～650           CWT、ST 合金工具钢 HRC 20.4～67.1 19.8～68.2 20.7～68.2   22.6～70.2   HV 80～898 80～935 100～941   82～1009   Stainless steel 不锈钢 HRB 46.5～101.7           HB 85～655           HV 85～802           GC. IRON 灰铸铁 HRC             HB 93～334     92～326     HV             NC、IRON 球墨铸铁 HRC             HB 131～387     127～364     HV             C．ALUM 铸铝合金 HB 19～164   23～210 32～168     HRB 23.8～84.6   22.7～85.0 23.8～85.5     BRASS 铜锌合金 （黄铜） HB 40～173           HRB 13.5～95.3           BRONZE铜锡合金 （青铜） HB 60～290           COPPER纯铜 HB 45～315           十一、里氏硬度计冲击装置 冲击装置技术参数一览 异型冲击装置 DC（D）/DL D+15 C G E（需进口） 冲击能量 冲击体质量 11mJ 5.5g/7.2g 11mJ 7.8g 2.7mJ 3.0g 90mJ 20.0g 11mJ 5.5g 球头硬度: 球头直径: 球头材料: 1600HV 3mm 碳化钨 1600HV 3mm 碳化钨 1600HV 3mm 碳化钨 1600HV 5mm 碳化钨 5000HV 3mm 金刚石 冲击装置直径: 冲击装置长度: 冲击装置重量: 20mm 86(147)/ 75mm 50g 20mm 162mm 80g 20mm 141mm 75g 30mm 254mm 250g 20mm 155mm 80g 试件最大硬度 940HV 940HV 1000HV 650HB 1200HV 试件表面平均粗糙度Ra: 1.6μm 1.6μm 0.4μm 6.3μm 1.6μm 试件最小重量: 可直接测量 需稳定支撑 需密实耦合 >5kg 2～5kg 0.05～2kg >5kg 2～5kg 0.05～2kg >1.5kg 0.5～1.5kg 0.02～0.5kg >15kg 5～15kg 0.5～5kg >5kg 2～5kg 0.05～2kg 试件最小厚度 密实耦合 硬化层最小深度 5mm ≥0.8mm 5mm ≥0.8mm 1mm ≥0.2mm 10mm ≥1.2mm 5mm ≥0.8mm 球头压痕尺寸 硬度300HV时 压痕直径 压痕深度 0.54mm 24μm 0.54mm 24μm 0.38mm 12μm 1.03mm 53μm 0.54mm 24μm 硬度600HV时 压痕直径 压痕深度 0.54mm 17μm 0.54mm 17μm 0.32mm 8μm 0.90mm 41μm 0.54mm 17μm 硬度800HV时 压痕直径 压痕深度 0.35mm 10μm 0.35mm 10μm 0.35mm 7μm -- -- 0.35mm 10μm 冲击装置适用范围 DC型测量孔或园柱筒内; DL型测量细长窄槽或孔 D+15型测量沟槽或凹入的表面 C型测量小轻薄部件及表面硬化层。 G型测量大厚重及表面较粗糙的铸锻件 E型测量硬度极高材料
