焊缝探伤超声波探头的选择方案参考
发表于:2011-11-30 0:20:00 阅读次数:次     【字体:


                                          焊缝探伤超声波探头的选择方案参考

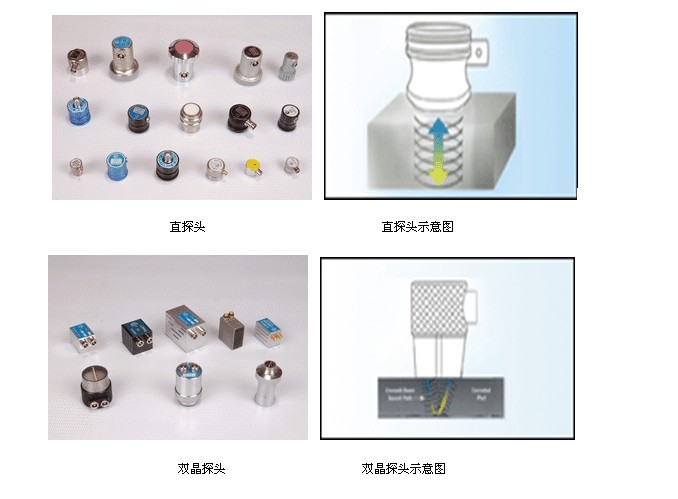

                                                 超声波探伤仪探头

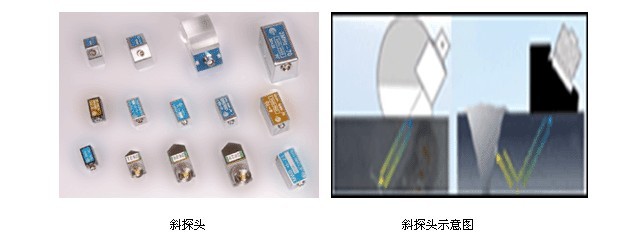

1.斜探头K值与角度的对应关系

NO.
K值
对应角度
K1
对应45度


2
K1.5
对应56.3度
3
K2
对应63.4
4
K2.5
对应68.2度
5
K3
对应71.6度

      2.焊缝探伤超声波探头的选择方案参考

编号
被测工件厚度
选择探头和斜率
选择探头和斜率
1
4—5mm
6×6 K3

不锈钢:1.25MHz
铸铁:0.5—2.5 MHz
普通钢:5MHz
2
6—8mm
8×8 K3
3
9—10mm
9×9 K3
4
11—12mm
9×9 K2.5
5
13—16 mm
9×9 K2
6
17—25 mm
13×13 K2
7
26—30 mm

8

31—46 mm
13×13 K1.5
9
47—120 mm
13×13( K2—K1)
10
121—400 mm
18×18 ( K2—K1)
20×20 ( K2—K1)

注:以上方案仅作参考,各企业可视具体情况稍作改动.
