角焊缝主要有T型焊缝、搭接焊缝及接管焊缝等形式。

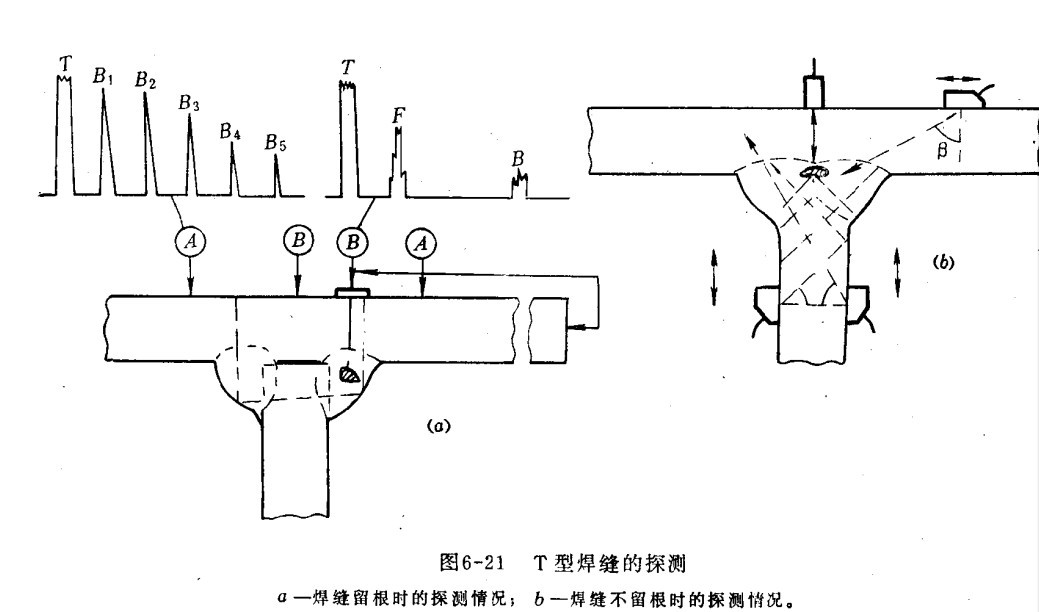

  一、T型焊缝探伤 T型焊缝探伤有两种形式：其一为面板与腹板链接处的中间部分不需要焊透，只在两角处焊接。其二为面板与腹板连接处全部焊透，这两种焊缝分别可用直探头及斜探头探伤。

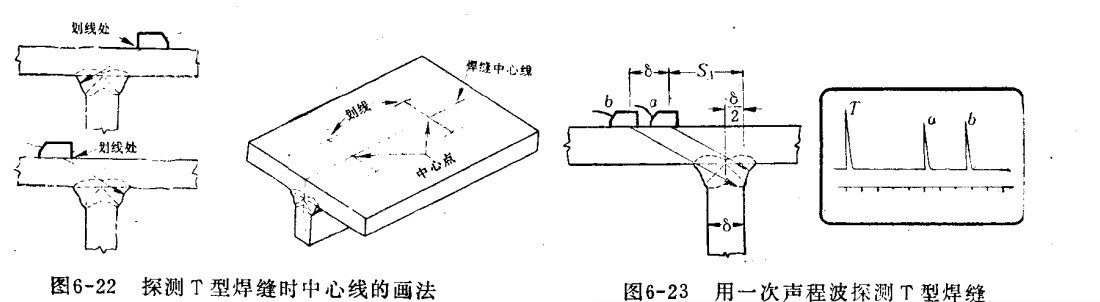

  实际探测中，只要条件（探测面）允许，一般都以面板为探测面，用横波探测。探测时，首先在面板上定出焊缝中心线的位置。中心线的定位方法是先将探头在焊缝一侧移动，得到从焊角反射一次声程波位置，然后探头在焊缝另一侧移动，也得到从焊角反射的一次声程波位置（两侧的反射波在荧光屏上的位置相同），两探头距离的中心点，即为探头的中点，由二个中心点，即可画出焊缝的中心线。

  探伤时，斜探头从一次声程的a位置到b位置，移动的距离等于腹板厚度，在荧光屏上出现a波及b波。探伤仪探头在焊缝中心线两侧分别从a移动到b时，若在a波与b波之间出现发射波，则一般为缺陷波。用斜探头沿中心线移动（声束方向与中心线平行），可探测横向缺陷。

  当探头沿中心线方向移动探测横向缺陷时，一般不应有反射波，如有反射波则基本上是缺陷波，但当腹板较薄或探头移动有偏转时，也会出现焊缝增强量反射波，应注意区别。
