超声波探伤仪扫描线后半根光淡和无标距波

发表于：2015-5-12 11:32:00

阅读次数：次　　　　【字体：大中小】

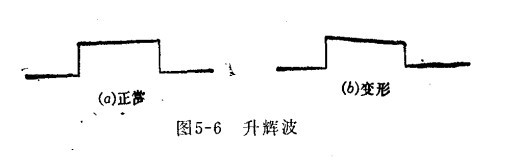

超声波探伤仪扫描线出现后半根光淡主要表现在慢扫描（远距离探伤）时。主要原因为升辉波（矩形波）电压加至示波管栅极时，矩形波变形（矩形波电压倾斜下降），如图，应加大示波管栅极回路的时间常数。

无标距波的主要原因是摇铃电路没有输入矩形波，正反馈电路反馈电阻太大，摇铃电路或间歇振荡电路的线圈断，电子管或其它元件损坏，示波管接触不良。
