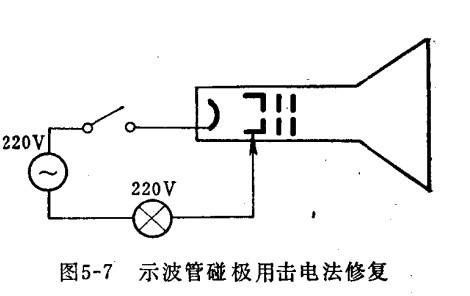

  修理时需将示波管从超声波探伤仪上取下，并断开电源。 1.示波管灯脚引线如脱焊或断在灯脚附近，可用小锉刀将灯脚轻锉，露出引线焊接之。 2.示波管碰极时，用收轻敲示波管，有可能暂时脱离。也可用击电的方法修复，即将100瓦电灯泡的一端接示波管的一极，灯泡的另一端与220伏交流电源串联，通过开关与另一极相接，如图，开关合上时，有可能将相碰之极击开或将引起极向短路的物质烧掉。

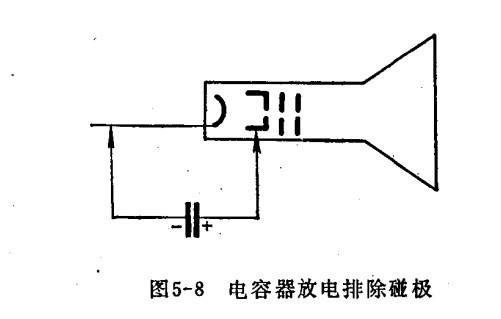

  用大容量的电解电容器（如10微法以上）在直流电压上充电（如300伏），然后在相碰之两极放电，也可解决问题，下图示，电容充电时注意极性，放电时极性无关。

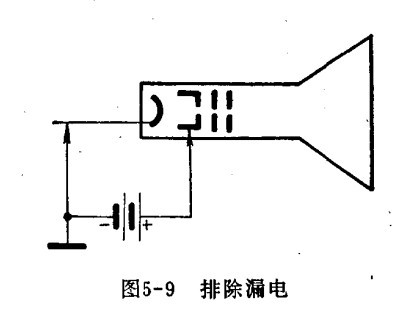

  3.示波管两极间漏电，可用高压电压法试修，将示波管第二阳极电压（3000伏）接漏电的一极，另一极通地，有可能将漏电杂物烧掉

  4.示波管长期使用后，阴极发射能力降低，影响亮度。阻值在10千欧以下发光正常，阻值在100千欧左右，发光暗浅，阻值超过500千欧，不能发光。解决的方法是提高灯丝电压，以增加阴极发射电子的能力，一般提高到8~9伏（再高容易烧断灯丝）。也可用减少示波管栅阴极负压的方法提高亮度，但影响聚焦波形不清晰。

  5.示波管管座与管径玻璃之间松脱，且引线断，可将引线接长，重新焊在管脚内，并将管座胶牢。
