薄板的液浸探伤法

发表于：2015-5-12 10:51:00

阅读次数：次　　　　【字体：大中小】

此方法是将薄板置于水槽中，发射与接收探头分别置于薄板的两向对面。当无缺陷时，发射声波经水层、薄板到达接收探头，在荧光屏上出现直通波，如有小缺陷时，直通波降低，如缺陷面积大于声束截面积时，直通波消失。

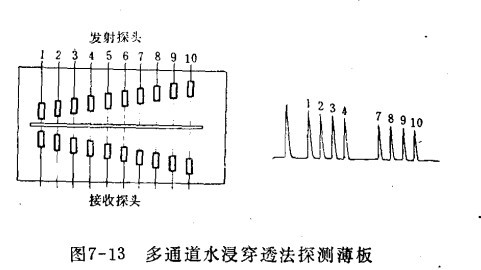

如用多通道超声波探伤仪探测薄板时，可提高探测速度，例如十通道探伤仪有十对探头同时探测，如某一通道发现缺陷，则与该通道相应的荧光屏上直通波降低或消失，如下图，自动探测中，还有电子记录装置，探测速度达10米/分。
