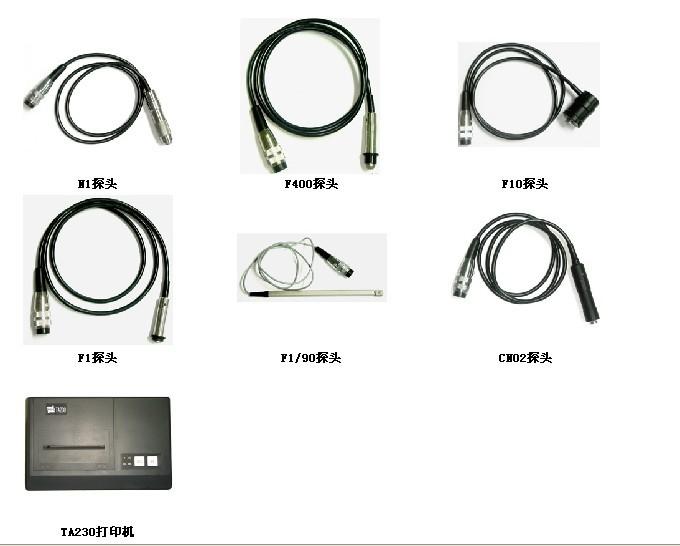

时代涂层测厚仪探头
|
N1探头
|
|
N1探头
N1探头是涡流法测量的通用标准探头，测量范围0-1250um，基本覆盖大部分涂层厚度范围，也是TT260的标配探头。
|
测头型号
|
N1
|
|
工作原理
|
电涡流
|
|
测量范围（um）
|
0-1250(铜上镀铬0-40um)
|
|
低限分辨力(um)
|
0.1
|
|
示值误差
|
一点校准(um)
|
±[3%H+1.5]
|
|
两点校准(um)
|
±[(1～3)%H+1.5]
|
|
测量条件
|
最小曲率半径(mm)
|
3
|
|
基体最小面积的直径(mm)
|
ф5
|
|
最小临界厚度(mm)
|
0.3
|
|
探头尺寸（mm)
|
ф15X73
|
|
|
|
|
F400探头
TT260选配F400探头，主要用于较薄厚度的涂层测量，可获得更精确的测量结果和更高的重复性，另外在管材基体直径较小或者被测区域接触面积较小时，F400探头也是最佳的选择。
|
测头型号
|
F400
|
|
工作原理
|
磁感应
|
|
测量范围（um）
|
0-400
|
|
低限分辨力(um)
|
0.1
|
|
示值误差
|
一点校准(um)
|
±[3%H+1]
|
|
两点校准(um)
|
±[(1～3)%H+0.7]
|
|
测量条件
|
最小曲率半径(mm)
|
凸 1
|
|
基体最小面积的直径(mm)
|
ф3
|
|
最小临界厚度(mm)
|
0.2
|
|
探头尺寸（mm)
|
ф12X55
|
|
|
F10探头
|
|
F10探头
TT260选配F10探头，测量范围由标配的0-1250um扩展至0-10000um，主要用于大厚度的涂层测量。选配F10探头还应增配2000um、4000um、8000um的标准校准片，用于校准仪器。
|
测头型号
|
F10
|
|
工作原理
|
磁感应
|
|
测量范围（um）
|
0-10000
|
|
低限分辨力(um)
|
10
|
|
示值误差
|
一点校准(um)
|
±[3%H+10]
|
|
两点校准(um)
|
±[(1～3)%H+10]
|
|
测量条件
|
最小曲率半径(mm)
|
10
|
|
基体最小面积的直径(mm)
|
ф40
|
|
最小临界厚度(mm)
|
2
|
|
探头尺寸（mm)
|
ф27X47
|
|
F1探头
F1探头是磁性法测量的通用标准探头，测量范围0-1250um，基本覆盖大部分涂层厚度范围，也是TT260的标配探头。
|
测头型号
|
F1
|
|
工作原理
|
磁感应
|
|
测量范围（um）
|
0-1250
|
|
低限分辨力(um)
|
0.1
|
|
示值误差
|
一点校准(um)
|
±[3%H+1]
|
|
两点校准(um)
|
±[(1～3)%H+1]
|
|
测量条件
|
最小曲率半径(mm)
|
凸1.5
|
|
基体最小面积的直径(mm)
|
ф7
|
|
最小临界厚度(mm)
|
0.5
|
|
探头尺寸（mm)
|
ф12X47
|

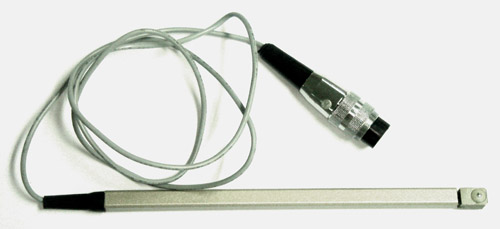

TT260选配F1/90探头，主要用于管材内壁的涂层厚度测量。它细长的身形可以轻松的深入其它探头无法到达的细管中。夹层和细缝中的涂层厚度测量也是它的拿手好戏。
|
测头型号
|
F1/90
|
|
工作原理
|
磁感应
|
|
测量范围（um）
|
0-1250
|
|
低限分辨力(um)
|
0.1
|
|
示值误差
|
一点校准(um)
|
±[3%H+1]
|
|
两点校准(um)
|
±[(1～3)%H+1]
|
|
测量条件
|
最小曲率半径(mm)
|
平直
|
|
基体最小面积的直径(mm)
|
ф7
|
|
最小临界厚度(mm)
|
0.5
|
|
探头尺寸（mm)
|
7.5X11X200
|
CN02探头
TT260选配CN02探头，主要用于测量线路板上的铜箔厚度，检测范围在10-200um之间。
|
测头型号
|
CN02
|
|
工作原理
|
电涡流
|
|
测量范围（um）
|
10-200
|
|
低限分辨力(um)
|
1
|
|
示值误差
|
一点校准(um)
|
±[3%H+1]
|
|
两点校准(um)
|
-
|
|
测量条件
|
最小曲率半径(mm)
|
平直
|
|
基体最小面积的直径(mm)
|
ф7
|
|
最小临界厚度(mm)
|
无限制
|
|
探头尺寸（mm)
|
ф16X67
|
