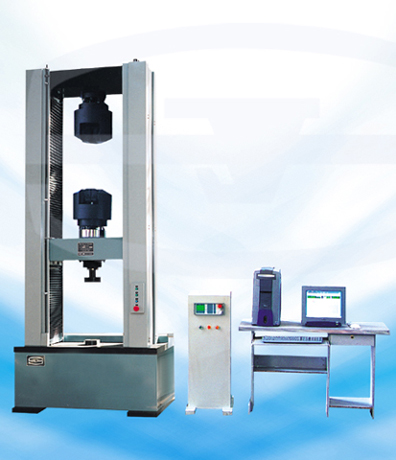

WDW-500/600微机控制电子万能试验机
WDW-500/600微机控制电子万能试验机
一、产品描述：
采用双空间结构、铝合金外罩，上空间拉伸、下空间压缩及弯曲。主机部分由导向立柱、上横梁、中横梁、工作台组成落地式框架，传动部分安装在工作台下部，负荷传感器安装在中横梁上面，外罩包住导向立柱和滚珠丝杠副。交流伺服电机通过精密减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现对试样的加荷与卸载。WDW-500/600微机控制电子万能试验机结构保证机架具有足够的刚度，同时实现高效、平稳传动。主机关键件在加工中心上加工，保证了整机的几何精度，采用E5级滚珠丝杠副提高了整机的传动精度。
二、功能特点;
（1） 采用日本松下公司交流伺服驱动器和交流伺服电机，性能稳定、可靠，调速比可达1：100000。
（2） 具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3） 电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制的稳定性，试验数据准确性。
三、技术参数：
|
技术名称
|
|
WDW-600E
|
|
最大试验力(kN)
|
500KN
|
600KN
|
|
试验力测量范围
|
0.4%~100%FS
|
|
试验力准确度
|
优于试值的±1％
|
|
试验力分辨力
|
200000码
|
|
位移示值相对误差
|
优于试值的±1％
|
|
位移速率调节范围(mm/min)
|
0.005~250，无级调速
|
|
变形分辩率
|
20000码
|
|
变形测量范围
|
2～100%FS
|
|
变形示值误差
|
优于试值的±1％
|
|
有效拉伸（压缩）空间
|
600mm
|
|
有效试验宽度
|
650mm
|
|
外型尺寸(mm)
|
1150×770×2817
|
|
主机电源
|
5kW,三相四线 380V
|
四、基本配置：
|
名称
|
WDW-500E(规格)
|
WDW-600E(规格)
|
数量
|
备住
|
|
|
|
|
|
主机框架
|
|
1台
|
济南
|
|
主机交流伺服电机及系统
|
5kW
|
1套
|
日本松下
|
|
减速系统
|
|
1套
|
台湾
|
|
滚珠丝杠副
|
|
2套
|
济宁博特
|
|
负荷传感器
|
500E
|
600E
|
1只
|
美国世铨
|
|
遥控盒
|
|
1套
|
济南试金
|
|
光电编码器
|
2000线
|
1只
|
日本欧姆龙
|
|
液压拉伸辅具
|
|
1套
|
济南试金
|
|
压缩辅具
|
|
1套
|
济南试金
|
|
三点弯曲辅具
|
|
1套
|
济南试金
|
|
电气控制柜及夹紧油源
|
|
1套
|
济南试金
|
|
电子引伸计
|
|
1只
|
北京钢铁研究院
|
|
控制器及软件
|
|
1套
|
济南试金
|
|
计算机
|
联想品牌当前主流配置
|
1台
|
联想
|
|
打印机
|
A4
|
1台
|
HP公司
|
|
测控软件光盘
|
|
1张
|
济南试金
|
|
随机文件
|
|
|
|
|
电缆连接线
|
|
1套
|
|
|
多用插座
|
|
1个
|
|
|
随机工具
|
|
1套
|
|
|
垫铁
|
|
4套
|
|
|
地脚螺母螺栓
|
|
4套
|
|
