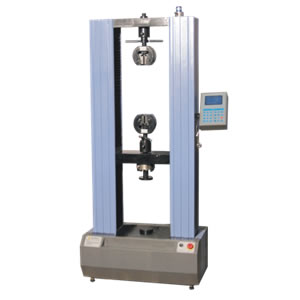

时代WDW-J10/20/50/100/200/300电子万能试验机
时代WDW-J10/20/50/100/200/300电子万能试验机
产品介绍：
WDW-J系列电子式万能试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带横梁上升、下降，完成试样的拉伸力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。时代WDW-J10/20/50/100/200/300电子万能试验机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
功能特点：
1主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4交流伺服电机保证传动平稳，力矩稳定，具有过流、过压、过载等保护装置；
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2控制系统
触摸健操作方式，液晶显示器实时显示，克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。
技术参数：
|
型号
|
|
|
WDW-J20
|
|
WDW-J50
|
WDW-J100
|
|
|
WDW-J300
|
|
|
最大试验力
|
10KN
|
20KN
|
50KN
|
100KN
|
200KN
|
300KN
|
|
主机结构
|
门式框架结构
|
|
试验力测量范围
|
最大试验力的2%--100%
|
|
试验力精度
|
优于示值的±1%
|
|
位移分辨力
|
高于0.01mm
|
|
横梁移动速度范围
|
0.2—500mm/min，无级调速
|
|
大变形测量范围
|
10mm-800mm
|
|
变形测量精度
|
在引伸计满量程的2%-100%范围内，优于示值的±0.5%
|
|
试验拉伸空间
（可定制）
|
600mm
|
|
试验宽度空间
（可定制）
|
400mm
|
570mm
|
|
夹具形式(可定制)
|
标配楔形拉伸附具，选配弯曲附具及用户提出的其它附具形势
|
|
压盘尺寸（可定制）
|
φ100 mm
|
|
整机电源
|
单相,220V±10%,50Hz，功率：2 kW
|
整机电源：三相，380±10%，50Hz功率3kW
|
|
工作环境
|
室温—35℃,相对湿度不超过80%
|
|
主机尺寸
|
760 mm×530 mm×1760 mm
|
860mm×
560mm×
1960m
|
1100mm×650m×2620mm
|
|
整机重量
|
420kg
|
460kg
|
600kg
|
1800kg
|
基本配置：
|
部件
|
数量
|
|
|
1台
|
|
交流伺服电机及控制器
|
1套
|
|
高精度负荷传感器
|
1只
|
|
圆弧齿同步带传动减速系统
|
1套
|
|
进口精密滚珠丝杠副
|
1套
|
|
高刚度导向光杠
|
4根
|
|
数显液晶仪表
|
1只
|
|
拉伸、压缩附具
|
各1套
|
|
位移测量光电编码器
|
1只
|
|
技术资料：使用说明书、合格证、装箱单
|
1套
|
