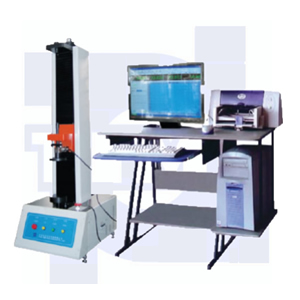

TLS-WI系列微机控制弹簧拉压试验机
一、TLS-WI系列微机控制弹簧拉压试验机产品概述：
TLS-WI系列微机控制拉压弹簧试验机依据JB/T7796-2005《拉压弹簧试验机技术条件》规定的技术要求制成。该型拉压弹簧试验机主要用于测试各种螺旋弹簧及弹性元件的强度，即在一定的变形量(或高度)下测试弹簧的试验力或在一定的试验力下测定弹簧的高度或变形量。
二、TLS-WI系列微机控制弹簧拉压试验机性能特点：
机主要适用于各种弹簧的强度试验、力学性能及工序能力分析。
本机软件包有速度控制、参数输入、数据处理、结果观察、图表显示、图表打印、数据保存等功能模块组成。
试验方式多样化，可以设置弹簧的试验力，检测弹簧的剩余高度或变形量；也可以设置弹簧的剩余高度或变形量，检测试验力等功能。
多点自动变速采集数据，并自动返回到初始位置，整个试验过程自动化。
过载自动返回，以保护传感器不受损坏。
具有强大的数据处理及数据统计功能，绘制刚度曲线、计算弹簧的分段刚度，可以进行数据统计，绘制正态分布图、计算工序能力指数。采用数控电机调速系统或进口交流伺服电机及调速器和精密滚珠丝杠副组成传动系统，与高精度负荷传感器、位移传感器及数字式数据采集卡、PC组成测控系统，实现了稳定可靠运行及精确测量。
三、TLS-WI系列微机控制弹簧拉压试验机技术参数：
|
型号
技术参数
|
TLS-W系列微机控制弹簧拉压试验机
|
|
最大试验力
|
50N
|
100N
|
200N
|
500N
|
1000N
|
2000N
|
5000N
|
|
显示范围
|
0-50
|
0-100
|
0-200
|
0-500
|
0-1000
|
0-2000
|
0-5000
|
|
试验力最小读数值(N)
|
0.001
|
0.01
|
0.01
|
0.01
|
0.1
|
0.1
|
0.1
|
|
精确测量范围
|
满量程的1%-100%
|
|
位移最小读数值（mm）
|
0.01
|
|
拉伸试验两挂钩间距离（mm）
|
350
|
650
|
|
压缩试验两压盘间距离（mm）
|
350
|
650
|
|
上下压盘直径
|
Ф90
|
Ф130
|
|
拉伸及压缩试验最大行程（mm）
|
350
|
650
|
|
加载速度(mm/min)
|
0.005-500无级可调
|
|
加载方式
|
进口伺服电机、控制器、高精度滚珠丝杠精确加载（高速逼近、低速采集）过载保护自动停机，限位停机
|
|
净重(Kg)
|
90
|
200
|
|
外形尺寸(mm)
|
450*600*1200
|
600*400*1600
|
|
力值精度
|
±0.5（示值）
|
|
变形示值误差
|
≤±(50+0.15L)μm
|
|
电源
|
220VAC±10% 50Hz
|
|
型号
技术参数
|
TLS-W系列微机控制弹簧拉压试验机
|
|
最大试验力
|
10000N
|
20000N
|
50kN
|
100kN
|
150Kn
|
200kN
|
300kN
|
|
显示范围
|
0-10000
|
0-20000
|
0-50KN
|
0-100KN
|
0-150KN
|
0-200KN
|
0-300KN
|
|
试验力最小读数值(N)
|
1
|
1
|
1
|
10
|
10
|
10
|
10
|
|
精确测量范围
|
满量程的1%-100%
|
|
位移最小读数值（mm）
|
0.01
|
|
拉伸试验两挂钩间距离（mm）
|
1000
|
|
|
压缩试验两压盘间距离（mm）
|
1000
|
960
|
1300
|
|
上下压盘直径
|
Ф200
|
Ф300
|
|
拉伸及压缩试验最大行程（mm）
|
1000
|
|
1300
|
|
加载速度(mm/min)
|
0.005-500无级可调
|
|
加载方式
|
进口伺服电机、控制器、高精度滚珠丝杠精确加载（高速逼近、低速采集）过载保护自动停机，限位停机
|
|
净重(Kg)
|
300
|
750
|
2000
|
|
外形尺寸(mm)
|
740*575*1600
|
1900*1100*2300
|
1100*770*2558
|
|
力值精度
|
±0.5（示值）
|
|
变形示值误差
|
≤±(50+0.15L)μm
|
≤±(50+0.30L)μm
|
|
电源
|
220VAC±10% 50Hz
|
380VAC±10% 50Hz
|
