瑞士TESA ETALONRA垂直度测量仪/检测仪
瑞士TESA ETALONRA垂直度测量仪/检测仪
产品说明：

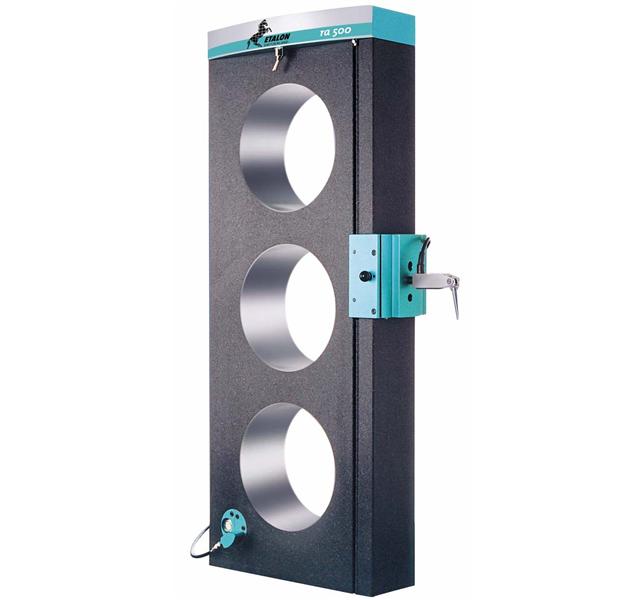

ETALONRA是测量垂直度，平直度和平行度误差的精密测量仪器，是校准实验室，测量实验室及车间的理想器具。
?角度和平直度标准尺采用天在花岗石，其测量面经精细研磨。

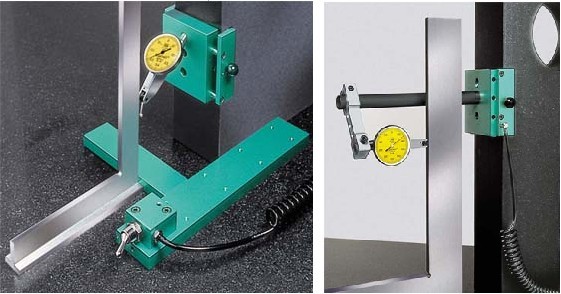

?获得专利的手推式滑架，通过真空吸附在角度标准尺的导向面上，滑架可无偏摆导向移动。
?气浮轴承上的支承基面可方便地几乎没有磨损地沿平板上的参考角度移动。
?实用的可选附件使测量变得容易。
?垂直度和直线度的最大允许误差适用于整个量程（即测量滑架的路线）这只有在两个侧面导向面的理论对称线上，而且距离角度基准的前面60mm的条件下才有效。
?重复性误差(只限于TEALON RA不配数值传感器)：0.2μm
|
货号
|
型号/量程(mm)
|
最大允许垂直度误差(μm)
|
最大允许直线度误差(μm)
|
重量(kg)
|
外形尺寸(长×宽×高)mm
|
|
05319200
|
ETALONRA 300
|
1
|
3
|
3
|
17
|
200×80×484
|
|
05319201
|
ETALON RA500
|
1.2
|
5
|
5
|
26
|
250×80×634
|
|
05319202
|
ETALON RA700
|
1.5
|
7
|
7
|
37
|
258×80×884
|
可选附件:
|
货号
|
描述
|
|
05360007
|
辅助真空直角尺,用平在ETALON RA前部成正确的角度安装平行直角尺或宽座直角尺
|
|
05360008
|
固定孔夹持器(直径8mm),以便安装数值传感器,可用来检测平行直尺,宽麻直角尺或类工件的内角.
|
|
05360009
|
空气过滤单元(收集水和油)
|
|
05360010
|
仪器存储用木箱
|

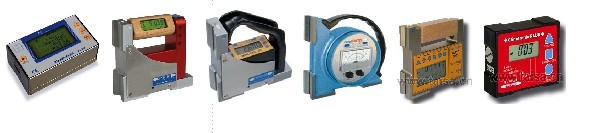

如果用于大型导轨或被测面较大工件或连续测量面，平直度较好两垂直平面之间的垂直度测量，可用以下具有垂直度测量功能的电子倾角仪或水平仪:
