瑞士TESA ETALON POLO小型卧式测长仪
瑞士TESA ETALON POLO小型卧式测长仪
产品说明:
完成小尺寸测量的有力工具-符合ISO 9000 标准，为控制测量和测试设备而专门设计。
•应用范围从0 到100 mm的外部尺寸，2.5 到110 mm的内部尺寸,量程50 mm.
•分辨力为0.001 或0.0001 mm，公/英制转换;
•最大允许误差0.5 µ m;
•测量力从0 到4 N;
•配备供应商提供的校准证书。
•配备标准附件的量程内最大允许误差:0.5 µ m;
•增量式玻璃光栅光电测量系统：LIF –HEIDENHAIN;
•浮动工作台倾斜范围：±0.5 °;
•净重19.0 kg (主要部件，无工作台),2.8 kg (浮动工作台),2.1 kg (固定式工作台);
•操作温度：10 °C－40 °C;
•储藏温度：–10 °C －40 °C.

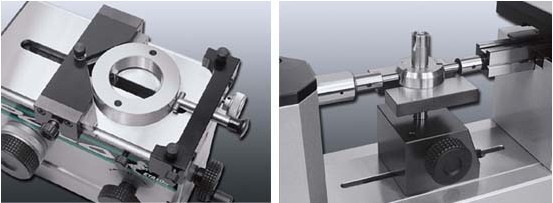

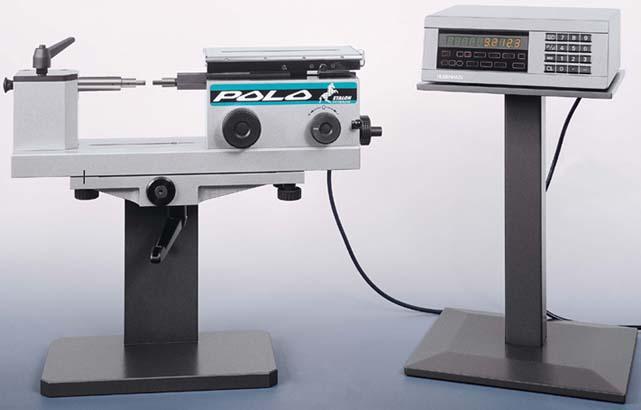

配备浮动工作台的ETALON POLO
|
订货代号
|
描述
|
|
05939001
|
配备浮动工作台的ETALON POLO 测量工作台，HEIDENHAINND 281 计数器包括在内。
|
|
包括：
|
|
05919002
|
1 主机：应用范围外部尺寸从0 到100 mm，内部尺寸10 到110mm（配备标准附件），50 mm量程。
基座包括测量单元和安装块用于安装带限位销的固定测量限位块，测量单元配备心轴以及增量式玻璃光栅光电系统，限位销和心轴都具有一个直径为6.5 mm的固定孔，用于6.5 mm直径的测头固定，允许工作台垂直移动和倾斜以完成内部测量；具有测量力的调整装置。
|
|
05969024
|
1 对外尺寸测量配套的成对标准测量棒：6.5 mm直径，硬质合金平面，已经装上。
|
|
05969015
|
1 浮动工作台：已经固定，可交换。用于在测量内部尺寸时在测量方向固定工件，包括
|
|
一个不锈钢板，淬硬并磨平，固定在一个滚珠轴承上；200x100 mm 工
|
|
作台区域；同时包括可安装限位块。
|
|
05969029
|
1 一个HEIDENHAIN 计数器ND 281：可逆计数单元，具备字母数字式LED 显示，分辨力为0.001 或0.0001mm，公/英制转换，具备两个极限值的获得功能，并输出两者之间的差值，具备数值分级功能和RS 232 输出。
|
|
标准附件
|
|
05969020
|
1 对内尺寸用成对标准测量头，10 mm起：不锈钢测量面，淬硬磨平，球头部分：R =2.5 mm，M4 螺纹锁定。
|
|
05969030
|
1 防尘罩
|

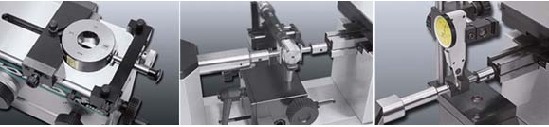

标准校对
•圆柱测针
•校对标准带圆柱、平行测量面的
•螺纹参考规（采用3 线方法进行校准）
•校对样板（标准件）
•校对环规
标准规校对
•极限塞规
•塞规"GO"通规
•塞规"NOT GO"止规
•光滑塞规
•环规"GO"通规
•环规"NOT GO"止规
•螺纹塞规

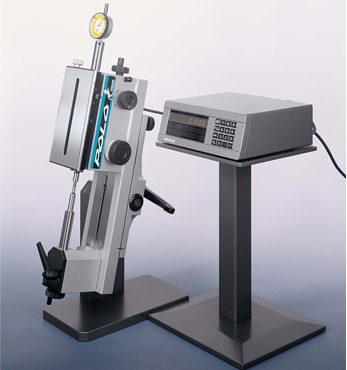

测量仪的校对
•指示表
•精密指示表
•杠杆指示表
•电子测头
配备固定工作台的ETALON POLO
|
订货代号
|
描述
|
|
05939000
|
配备固定工作台的ETALON POLO 测量工作台和HEIDENHAIN ND281 计数器包括在内。
|
|
包括
|
|
05919002
|
1 主机（如上）
|
|
05969024
|
1 对为外尺寸测量配套的成对标准测量棒：6.5 mm直径，硬质合金平测量面，已经固定。
|
|
05969014
|
1 固定式测试台：已经固定，可互换。用于测量内尺寸；包括一个不锈钢板，淬硬并磨平，200x100 mm 工作台区域；同时包括定位工件用限位块。
|
|
05969029
|
1 一个HEIDENHAIN 计数器ND 281：可逆计数单元，具备字母数字式LED 显示，分辨力为0.001 或0.0001mm，公/英制转换，具备两个极限值的获得功能，并输出两者之间的差异，具备数值分级功能和RS 232 输出。
|
|
标准附件：
|
|
05969016
|
1 对内尺寸用成对的标准棒，10 mm起
|
|
05969030
|
1 防尘罩
|
外部尺寸示例
•台阶轴
•切削工具
•圆柱杆
•球头
•凹槽
•短台阶孔
•螺纹(根据三线法测量)
内部尺寸示例：
•通孔
•盲孔
•中心凹槽
•狭槽
•滑动导向槽
