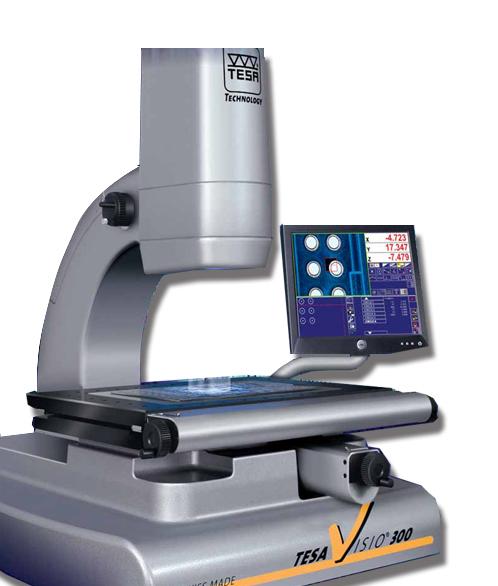

瑞士TESA VISIO光学坐标测量仪
瑞士TESA VISIO光学坐标测量仪
产品说明：
TESA 公司将光学扫描产品家族引入了非接触测量领域。为世界测量领域的发展注入了新的活力，在这个领域里, TESA-VISIO 系统的开发是对质量管理领域进一步的贡献，同时也令用户拥有了更多更新的选择。TESA VISIO三坐标成像测量系统，通过视频成像系统完成非接触测量，特别适合于彩色塑料件，注塑模具和丝膜印刷等行业许多零件的测量要求，配有带边缘识别功能的TESA- VISTA 或PC-DMIS测量软件，具有微小尺寸及其位置的成像测量, 三坐标, 非接触, CAD功能。
为扩充和增强现有光学测量系统产品线，瑞士TESA推出全新的高精度产品线，包括采用创新技术的TESA VISIO 300，具备三个型号，并配有300*200mm的工作台。
1、手动光学测量系统配备TESA-VISTA软件，能够完成各种不同应用，并为不同水平的用户使用。
2、手动光学测量系统配备PC-DIMS企业级计量软件，使用该软件的光学测量功能，为用户在两维，三维领域提供了强有力的非接触测量工具。
3、自动数控光学测量系统配备直流伺服电机，利用PC-DIMS VISION软件，使得该机成为目前市场上性价比最高的光学测量系统。
|
机型
|
TESA-VISIO 300
|
TESA-VISIO 300
|
TESA-VISIO 300 DCC
|
|
货号
|
06830211(变焦)
|
06830221(变焦)
|
06830231(变焦)
|
|
06830212(同轴变焦)
|
06830222(同轴变焦)
|
06830232(同轴变焦)
|
|
软件
|
TESA-VISTA
|
PC-DMIS
|
PC-DMIS
|
|
仪器类型
|
手动
|
手动
|
自动
|
|
测量范围X/Y轴
|
300×200mm
|
|
测量范围Z轴
|
150 mm
|
|
带直流伺服电机
|
-
|
-
|
√
|
|
X/Y轴快速移动离合系统
|
√
|
√
|
-
|
|
Z轴微调
|
√
|
√
|
-
|
|
轮廓照明
|
√
|
√
|
√
|
|
X/Y轴精度(E2)
|
3+10·L/1000
|
3+10·L/1000
|
2.4+4·L/1000
|
|
Z轴定位精度(E2)
|
3+2·L/100
|
3+2·L/100
|
3+1·L/100
|
|
编码分辨率(X/Y/Z)
|
0.05μm
|
|
最大承重(测台中央)
|
16kg
|
|
仪器尺寸(不包括显示器)W×H×D
|
680×990×800（mm）
|
|
重量(不包括显示器)
|
70kg
|
|
工作温度
|
18-22℃
|
