TESA-SCOPE300V和300VPLUS轮廓投影仪
TESA-SCOPE300V和300VPLUS轮廓投影仪
产品说明:
专用于表面零件测量，特别适用于微机械零件的测量
•垂直照射轮廓投影仪；
•测量功能：点、半径、直径、圆弧、角度、线、距离、缝（槽）、垂直度、平行度、预置点、预置直径，自动输入功能等；
•300 毫米的360 °旋转投影屏做了消光处理，十字线分划板有30 °，60 °和90 °三种，并带有4 个压图夹；
•内置的数字式量角器以度分秒或度的形式显示投影屏的旋转角度；
– 绝对或相对角度显示模式；
•轮廓照明光带有绿色滤光器，增强图像的对比度，使得测量更轻松并减少了操作者的人为误差；
•可调整的光纤表面照明可对局部补光，以达到完美的轮廓显现；
•系统带有<省电>模式，当仪器持续几分钟不使用时会自动关断照明灯，使得灯泡寿命延长5 倍；
•镜头为卡口螺口，一拧即可快速更换；
•测量台可横向和纵向移动，并配备有分辨率达0.001 mm的增量式玻璃光栅的位移测量系统；
•量程：
–200 x 100 标准型；
–300 x 150 "Plus"型；
–X 轴配有离合器装置，松开时可快速移动工作台；
–X 轴位移的旋转手柄同时适合习惯于左手或右手操作者，非常人性化；
–工件重量可达20 kg也不影响精度；
•记录本架在侧面；
•精度：一个坐标方向:(4.5 +L/40)µ m≤8 µ m (L 单位为mm) ；
•图像精度：轮廓照明:±0.05 %；表面照明:±0.10 %；
•操作温度：19°C-21°C(保证精度) ；
•储存温度：10°C-40°C；
•重量：110 kg。
|
型号
|
订货代号
|
测量工作台
|
控制面板
|
|
X=200mm
|
X=300mm
|
TS100
|
TS300
|
TS300-E
|
|
Y=100mm
|
Y=150mm
|
|
TESA-SCOPE II 300V
|
06830041
|
●
|
1
|
●
|
1
|
1
|
|
06830042
|
●
|
1
|
1
|
●
|
1
|
|
06830043
|
●
|
1
|
1
|
1
|
●
|
|
TESA-SCOPE II 300V PLUS
|
06830044
|
1
|
●
|
●
|
1
|
1
|
|
06830045
|
1
|
●
|
1
|
●
|
1
|
|
06830046
|
1
|
●
|
1
|
1
|
●
|

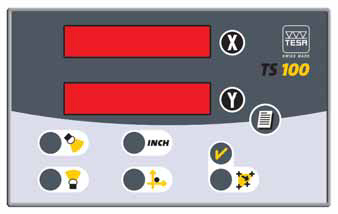

TS-100控制面板
•X/Y轴数字显示；
•分辨率0.001 mm；
•公英制单位转换；
•X/Y轴读数可分别置零；
•绝对和相对测量模式；
•X/Y轴线性补偿；
•轮廓和表面照明控制；
•RS232数字输出。
测量功能：
•直径测量（求3个点以上，最多10个点的平均直径）；
•半径测量（求3个点以上，最多10个点的平均直径）；
•距离测量（两个弧或直径的中心距）；
•测量点数据自动输入功能。
新型TS300或TS300-E处理器
•采用TESA REFLEX软件，便于使用并具备良好的可靠性；
•几何特征包括：点、线、圆；
•构造特征：交叉、圆孔、线；
•通过RS232数字接口进行结果和报告的输出。
