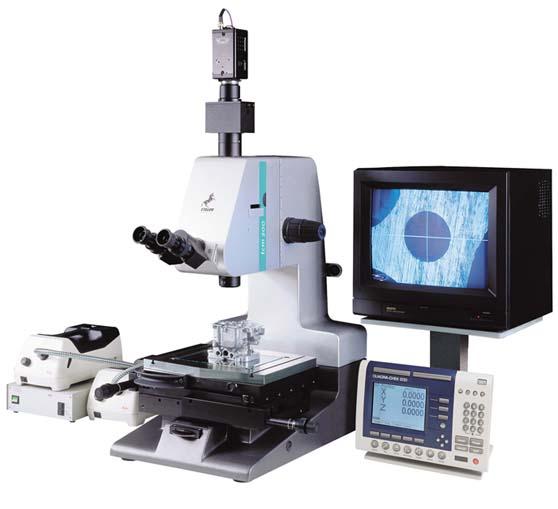

瑞士TESA ETALON TCM200测量显微镜
瑞士TESA ETALON TCM200测量显微镜
产品说明:
模块化结构设计, 可根据需要进行光学长度测量或表面金相检验。高品质远心物镜，优化的照明系统。配备精密滚珠轴承工作台(150X100, 250X150mm 两种量程)。增量式金属光栅尺组成的光电测量系统, 计算机内核的数据处理单元, 带RS232 数字输出, 并有内部校准证书。
· 三坐标的非接触测量,无测量力
· 测量分辨率0.5µm或0.00002in
· 最小的允许误差保证了测量的高精度, 如150mm长度测量的允许误差仅为2.6µm
· 高承载力和宽大的测量空间, 或检测较高的工件
· 放大倍率达1000倍的表面结构检验, 光源照明充分
· 视频摄像系统可进一步进行图像分析
· 测量台可手动自同移动或通过丝杠精细微位移，从而实现在每个方向上的快速定位
· 带安装卡销的手镜可单手轻松转换
· 插入板带十字分划线和同心圆
· 专利带数字测量系统的测角装置
· 中心支撑与用于连接孔径光阑和干涉缝的插件用于检验圆柱直径
· 光纤照明避免了照明产生的热量
· 透射光，同轴反射光，斜射光和环型光照明呈现图象，有亮区/暗区，同时带或不带偏振肖或干涉对比DIC
· 专用的小巧计数装置适合2和3坐标
· 用于计算机单元的数据处理软件
主机及其配置:
|
订货号/Order Number
|
06839006
|
06839007
|
06839008
|
06839009
|
|
带双目镜的主机
|
√
|
√
|
√
|
√
|
|
35瓦透射冷光源
|
√
|
√
|
√
|
√
|
|
90瓦反射冷光源
|
√
|
√
|
√
|
√
|
|
测量范围为150X100毫米的工作台
|
√
|
|
√
|
|
|
测量范围为250X150毫米的工作台
|
|
√
|
|
√
|
|
可进行Z轴测量
|
√
|
√
|
|
|
|
数据处理单元
|
QUADRA-CHECK 220
|
|
|
√
|
√
|
|
QUADRA-CHECK 230
|
√
|
√
|
|
|
主机技术指标:
|
订货号
|
06839006
|
06839007
|
06839008
|
06839009
|
|
测量范围(mm)
|
150 X 100
|
250 X 150
|
150 X 100
|
250 X 150
|
|
轴向最大允许误差
|
(1.8+0.005L) µm
|
(2.5+0.01L) µm
|
(1.8+0.005L) µm
|
(2.5+0.01L) µm
|
|
主机重量
|
110kg
|
140kg
|
110kg
|
140kg
|
|
外型尺寸(mm)
|
(宽X高X深）356 X 662 X 540
|
