TESA INOTEST大尺寸内外径比较测量仪
TESA INOTEST大尺寸内外径比较测量仪

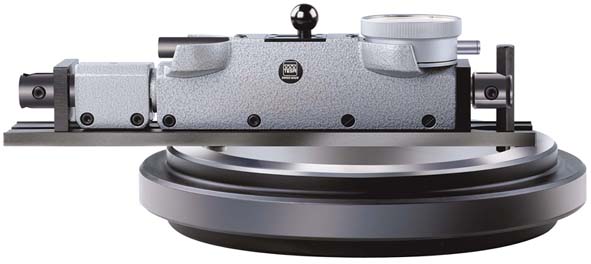

产品说明:
适用于内/外大尺寸的比较测量。
它由一个测量单元和可互换测量头及－组加长杆组成，因没有实物检测，读数的设定使用单独的参考标准，这个标准可以是量块，校对环规或是卧式测长仪。
?沿量具轴向检测用测量头或偏置测量头；
?可垂直或水平方向使用；
?整合的指示表显示极值；
?恒定的测量力-用于加长杆的隔热把手；
?关键特征：可移动的滚珠轴承测砧，测量行程10 mm；
?说明：防水指示表No.01470103；
?分度值：0.01 mm或0.0005 in；
?示值范围：10 mm或0.40 in；
?测力：4-7 N，双向探测，允许内、外尺寸测量；
?测量杆材料：硬质合金端头测量面；
?成对的测量杆*No.01131901 为量具轴线上的内尺寸测量，*No.01131902 为外尺寸测量，自量具低边缘的深度测量可达到30 mm；
?加长杆直径25 mm钢管，直径19 mm可夹紧的伸缩管.
|
订货代号
|
-
|
应用范围(mm)
|
-
|
|
01111900
|
-
|
内尺寸:275-1025
|
-
|
|
外尺寸:250-1010
|
|
订货代号
|
说明
|
测量范围(mm)
|
长度(mm)
|
|
01112301
|

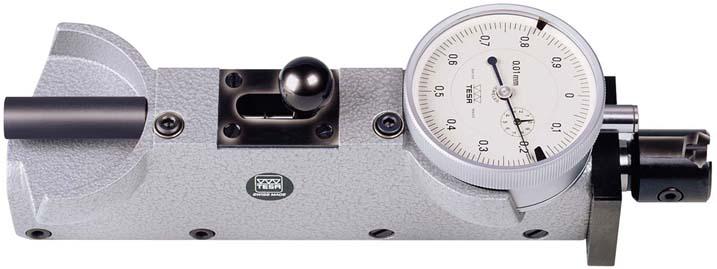

带指示表测量单元
|
-
|
-
|
|
01131901
|
成对内尺寸测量杆
|
-
|
-
|
|
01131902
|
成对内/外尺寸测量杆
|
-
|
60
|
|
01132001
|
4根固定杆
|
-
|
Ø7×40
|
|
0160101
|
3个绝缘把手(1个订单１件)
|
-
|
|
01112001
|
加长杆
|
内尺寸:275-335
|
|
|
-
|
-
|
外尺寸:250-310
|
-
|
|
01112002
|
加长杆
|
内尺寸:325-435
|
-
|
|
-
|
-
|
外尺寸:300-410
|
-
|
|
01112003
|
加长杆
|
内尺寸:425-635
|
-
|
|
-
|
-
|
外尺寸:400-610
|
-
|
|
01112004
|
加长杆
|
内尺寸:625-1035
|
-
|
|
-
|
-
|
外尺寸:600-1010
|
-
|
|
01162303
|
完整套装用塑料盒
|
-
|
-
|
|
可选附件
|
|
01141901
|
加长杆
|
500
|
-
|
|
01141902
|
加长杆
|
1000
|
-
|
|
01162001
|
用于内/外尺寸的一对硬质合金测量杆
|
Ø4 ×7
|
|
01162002
|
用于测量凹槽的一对硬质合金测量杆
|
Ø4 ×7
|
|
01161900
|
小尺寸测量装置
|
内尺寸:35-280
|
-
|
|
-
|
-
|
外尺寸:15-255
|
-
|

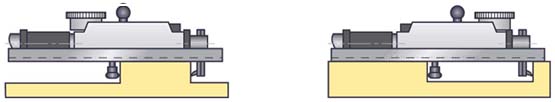

测量示意：

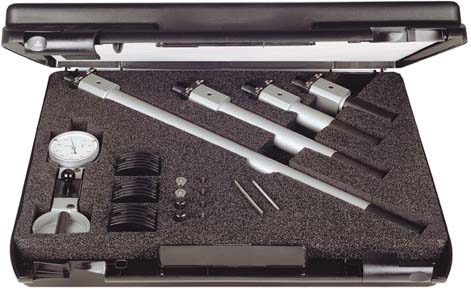

完整套装：
