TESA UNIMASTER大尺寸内外径量仪(直接测量)
TESA UNIMASTER大尺寸内外径量仪(直接测量)
产品说明：
TESA UNIMASTER 与内径千分尺原理近似,适于内外大尺寸的直接检测。是以两点接触式测工件，配备内置测杆只需增加必要的加长杆就可测量应用范围内的任－尺寸。
精确、结构稳固和易于操作的特性，在水平或垂直方向可以恒定测力进行测量，结合杠杆指示表的使用可清晰显示顶点的尺寸数据，由于接长杆的弯曲变形和热膨胀很小、可忽略不计的特性保证了测量的稳定性。
?分度值：千分尺和杠杆指示表0.01 mm;
?测量范围：千分尺25 mm；
?螺距：1 mm；
?示值范围：杠杆指示表:±0.4 mm；
?关键特征：在弹簧压力下可移动的滚珠轴承测砧；
?15 到20 N，可变换探测方向，以进行内/外测量；
?最大允许误差：5 µ m；
?测量杆带硬质合金端头的测头；
?加长杆带扣环系统38mm 钢管，材料硬度：硬质合金端头，测量面：一球形和一平面。
|
订货代号
|
-
|
应用范围(mm)
|
-
|
-
|
|
01110000
|
内尺寸:250-1475*
|
|
外尺寸:225-1450*
|
|
订货代号
|
说明
|
测量范围(mm)
|
长度(mm)
|
最大允许误差(µm)
|
|
01110300
|
测量单元
|
内尺寸：250-275
|
-
|
-
|
|
外尺寸：225–250
|
-
|
-
|
|
01110203
|
成对提供用于内径检测的测量杆
|
-
|
-
|
|
01110205
|
内/外尺寸检测的成对测量杆
|
75
|
-
|
|
01110208
|
外尺寸检测的成对测量杆
|
100
|
-
|
|
01110501
|
校对量棒
|
内尺寸：250
|
|
外尺寸：225
|
|
01110101
|
加长杆
|
-
|
25
|
0.7
|
|
01110102
|
加长杆
|
50
|
1
|
|
01110103
|
加长杆
|
75
|
1.2
|
|
01110104
|
加长杆
|
100
|
1.5
|
|
01110105
|
加长杆
|
125
|
1.5
|
|
01110106
|
加长杆
|
150
|
2
|
|
01110112
|
加长杆
|
300
|
3.5
|
|
01110118
|
加长杆
|
450
|
4.5
|
|
01110124
|
加长杆
|
600
|
6.5
|
|
01130001
|
加长杆专用螺丝刀
|
|
01110401
|
全套吊挂装置
|
|
(4个支架和4个夹子)
|
|
01112401
|
完整套装的木制包装盒
|
|
可选附件
|
|
01110140
|
加长杆
|
|
1000
|
10
|
|
01162001
|
成对提供用于检测内/外尺寸和凹槽的测量杆
|
-
|
|
-
|
测量深度:≤20
|
|
硬质合金测量头:φ4x7
|
|
01160001
|
支撑滚子单个供应(需2组)
|
测量示意图：

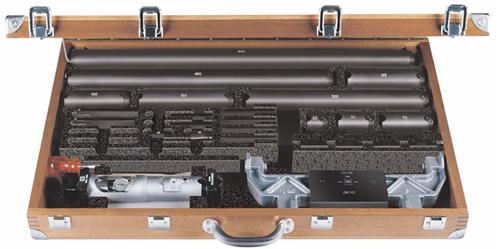

整体套装：
