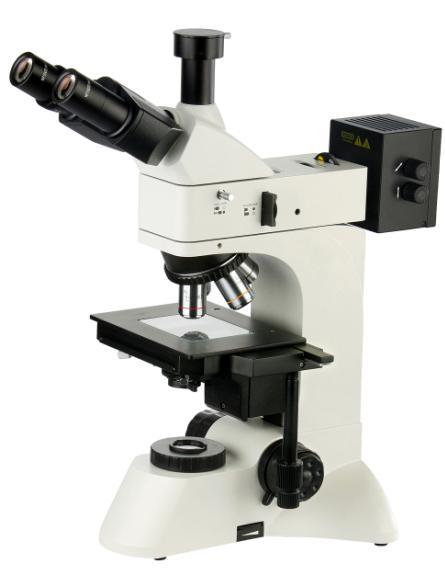

时代TMV3230BD正置明暗视场透反射金相显微镜
时代TMV3230BD正置明暗视场透反射金相显微镜
产品概述：
是一种多用途工业检验用光学仪器，配置明/暗场物镜、大视野目镜与偏光观察装置，透反射照明采用“柯勒”照明系统，视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验，是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器
▲ 采用无限远光学系统及模块化功能设计。
▲ 长工作距离明/暗视场平场物镜，视场大而清晰。
▲ 广角平场目镜：视场直径Ф22mm。
▲ 粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
▲ 内置式可切换偏光观察装置，起偏器可360°旋转。
▲ 上光源采用翻盖式12V50W卤素灯箱，更换灯炮安全便捷，下光源采用12V30W卤素灯，加装散热片。
▲ 三目镜筒可自由切换目视观察与显微摄影，摄影时可100%通光，适合暗视场显微图像拍摄。
技术参数：
|
型号
|
TMV3230BD
|
|
目镜
|
大视野 WF10X(视场数Φ22mm)
|
|
物镜
|
无限远长工作距离平场消色差明/暗视场物镜（无盖玻片)
|
|
PL L5X/0.12 B.D 工作距离(Work distance)：9.7 mm
|
|
PL L10X/0.25 B.D 工作距离(Work distance)：9.3 mm
|
|
PL L20X/0.40 B.D 工作距离(Work distance)：7.2 mm
|
|
PL L40X/0.60 B.D 工作距离(Work distance)：3.0 mm
|
|
目镜筒
|
三目镜,倾斜30?,(内置检偏振片,可进行切换)
|
|
落射照明系统
|
12V 50W卤素灯,亮度与灯炮位置可调
|
|
内置视场光阑、孔径光阑、滤色片转换装置，推拉式检偏器与起偏器
|
|
调焦机构
|
粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
|
|
转换器
|
五孔(内向式滚珠内定位)
|
|
载物台
|
双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
|
|
透射照明系统
|
阿贝聚光镜 NA.1.25 可上下升降
|
|
蓝滤色片和磨砂玻璃
|
|
集光器，卤素灯照明适用(内置视场光栏)
|
|
12V 30W 卤素灯,亮度可调
|
可选配件：
|
名称
|
类别/技术参数
|
编号
|
|
目镜
|
分划目镜10X(视场数Φ22mm) 格值0.10mm/格
|
1122010
|
|
物镜
|
无限远长距平场消色差明/暗视场物镜(无盖玻片)
|
|
|
PL L50X/0.70B.D 工作距离：2.50mm
|
2110250
|
|
PL L60X/0.70 B.D 工作距离：1.90 mm
|
2110260
|
|
PL L80X/0.80B.D 工作距离：1.25mm
|
2110280
|
|
PL L100X/0.85B.D 工作距离：0.22mm
|
2110111
|
|
滤色片(透射照明用)
|
绿滤色片
|
115002
|
|
黄滤色片
|
115003
|
|
CCD接头
|
0.4X
|
810001
|
|
0.5X
|
810004
|
|
1X
|
810002
|
|
0.5X带分划尺,格值0.1mm/格
|
810003
|
|
摄像仪
|
DV-1 Video输出(380/520 电视线)，USB输出（42万像素）
|
800001
|
|
DV-2 带USB输出 （130/200/300万像素）
|
800003
|
|
DV-3 带Video输出(380/520 电视线)
|
800005
|
|
数码相机接头
|
CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F)
|
|
