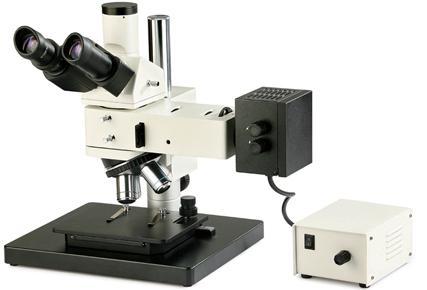

时代TMV100/BD工业检测显微镜
时代TMV100/BD工业检测显微镜
产品概述：
适用于对工件表面的组织结构与几何形态进行显微观察。适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动，机构升降平稳。产品适用于精密零件，集成电路，包装材料等产品检测。采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能，导柱升降装置，可以快速调整工作台与物镜之间的距离，
技术参数：
|
技术规格
|
|
目镜
|
大视野 WF10X(视场数Φ22mm)
|
|
无限远平场消色差物镜
|
TMV100
（配明场物镜）
|
PL L5X/0.12 工作距离：26.1 mm
|
|
PL L10X/0.25 工作距离：20.2 mm
|
|
PL L20X/0.40 工作距离：8.80 mm
|
|
PL L50X/0.70 工作距离：3.68 mm
|
|
TMV100BD
（配明/暗场物镜）
|
PL L5X/0.12 BD 工作距离：9.70 mm
|
|
PL L10X/0.25 BD 工作距离：9.30 mm
|
|
PL L20X/0.40 BD 工作距离：7.23mm
|
|
PL L50X/0.70 BD 工作距离：2.50 mm
|
|
目镜筒
|
三目镜30?倾斜, 可100%通光摄影。
|
|
落射照明系统
|
TMV100
|
6V30W卤素灯，亮度可调
|
|
TMV100BD
|
12V50W卤素灯，亮度可调
|
|
内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器
|
|
调焦机构
|
粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:1μm。
|
|
转换器
|
五孔(内向式滚珠内定位)
|
|
工作台
|
底座外形尺寸：300mmX240mm
|
|
机械式载物台外形尺寸：185mmX140mm，移动范围：横向35mm，纵向:30mm
|
可选配件：
|
目镜
|
10X分划广角目镜(Φ22mm),格值0.1mm/格
|
1122010
|
|
物镜
|
TMV100
|
PL L40X/0.60 工作距离：3.98 mm
|
2260140
|
|
PL L60X/0.75 工作距离：3.18 mm
|
2260160
|
|
PL L80X/0.80 工作距离：1.25 mm
|
2260180
|
|
PL L100X/0.85 工作距离：0.40 mm
|
2260111
|
|
TMV100BD
|
PL L40X/0.75 BD 工作距离：3.04 mm
|
2120140
|
|
PL L60X/0.75 BD 工作距离：1.90 mm
|
2120160
|
|
PL L80X/0.80 BD 工作距离：0.80mm
|
2120180
|
|
PL L100X/0.85 BD 工作距离:0.22 mm
|
2120111
|
|
CCD接头
|
0.4X
|
810001
|
|
0.5X
|
810004
|
|
1X
|
810002
|
|
0.5X带分划尺,格值0.1mm/格
|
810003
|
|
摄像仪
|
DV-1(带USB和Video输出)
|
800001
|
|
DV-2(带USB输出)
|
800003
|
|
DV-3(带Video输出)
|
800005
|
|
数码相机接头
|
CANON(EF), NIKON(F)
|
820001
|
|
|
